Rezumatul articolului: A Supapă cu glob cu etanșare durăeste conceput pentru sistemele de conducte industriale în care închiderea fiabilă, reglarea precisă a debitului, rezistența la temperaturi ridicate și durabilitatea pe termen lung sunt esențiale. Cu etanșare metal pe metal și suprafețe de etanșare cu suprafață dură, această supapă este deosebit de potrivită pentru servicii solicitante care implică abur, ulei, gaz, medii abrazive și fluide industriale de înaltă presiune.Huadufurnizează soluții de supapă cu glob cu etanșare dură, cu mai multe materiale ale corpului, clase de presiune, opțiuni de conectare și metode de acționare pentru diverse aplicații industriale.
Cuprins
- Ce este o supapă cu glob cu etanșare dură?
- Cum funcționează o supapă cu glob cu etanșare dură?
- Care sunt caracteristicile cheie?
- Ce specificații tehnice ar trebui să ia în considerare cumpărătorii?
- Supapă cu etanșare tare față de etanșare moale: care este diferența?
- Unde se folosesc supapele cu glob cu etanșare dură?
- Cum ar trebui să alegeți supapa potrivită?
- De ce să considerăm Huadu ca producător de supape?
- Întrebări frecvente
- Concluzie

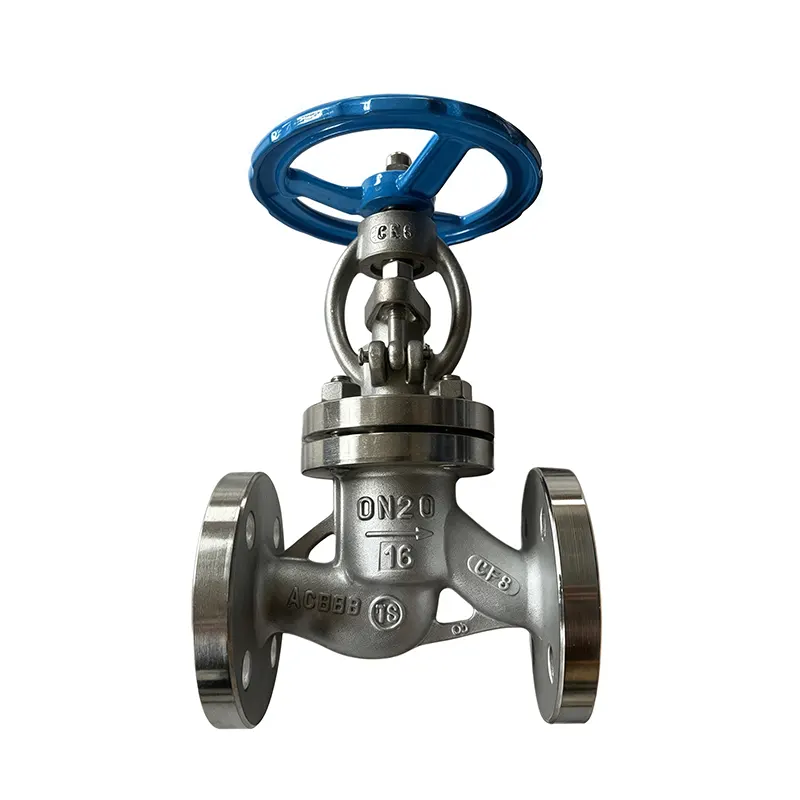

Ce este o supapă cu glob cu etanșare dură?
O supapă cu glob cu etanșare rigidă este o supapă industrială de control al debitului care utilizează o structură de etanșare metal-metal, în loc să se bazeze în principal pe materiale de etanșare moi. Huadu dezvoltă acest tip de supapă pentru medii solicitante de conducte în care temperatura, presiunea, abraziunea și funcționarea repetată pot pune un stres semnificativ asupra componentelor de etanșare convenționale.
Supapa utilizează, în general, un corp în stil glob și un disc mobil care se deplasează spre sau departe de scaun. Această mișcare permite supapei să îndeplinească două funcții importante: oprirea debitului conductei și reglarea debitului. În comparație cu o supapă de izolare simplă, configurația globului oferă un control mai bun asupra mișcării fluidului.
Pentru servicii solicitante, suprafețele de etanșare pot fi acoperite cu Stellit sau alte materiale adecvate rezistente la uzură. Această construcție ajută la reducerea degradării cauzate de frecare, eroziune și funcționare la temperaturi ridicate.
Conform specificațiilor produsului, supapa cu etanșare rigidă Huadu poate fi configurată cu construcție din oțel carbon sau din oțel inoxidabil, mai multe clase de presiune și mai multe metode de operare, făcându-l adaptabil la diferite proiecte industriale.
Cum funcționează o supapă cu glob cu etanșare dură?
Principiul de funcționare este simplu, dar foarte eficient. Când supapa este deschisă, discul se îndepărtează de scaun, creând un pasaj de curgere. Când roata de mână, actuatorul sau mecanismul de acționare mișcă tija în direcția opusă, discul se apropie de scaun și restricționează progresiv fluxul.
Contactul metal-metal dintre disc și scaun creează interfața de etanșare primară. Atunci când sunt proiectate și fabricate corespunzător, suprafețele cu suprafață dură pot oferi o rezistență puternică împotriva uzurii și eroziunii în timpul serviciului solicitant.
O secvență de operare tipică include:
- Operatorul rotește roata de mână sau activează actuatorul selectat.
- Tija transferă forța de acționare discului supapei.
- Discul se deplasează în raport cu scaunul pentru a controla trecerea fluxului.
- Pe măsură ce discul ajunge la locaș, suprafețele metalice de etanșare stabilesc oprirea.
- Când este redeschis, discul se îndepărtează de scaun pentru a restabili curgerea conductei.
Această mișcare liniară controlabilă este unul dintre motivele pentru care supapele cu glob sunt selectate frecvent atunci când sunt necesare atât capacitatea de izolare, cât și de clasificare.
Care sunt caracteristicile cheie?
O supapă cu glob cu etanșare dură de înaltă calitate ar trebui să fie selectată în funcție de condițiile reale de funcționare, mai degrabă decât pur și simplu de dimensiunea sa nominală. Mai multe caracteristici de proiectare afectează direct fiabilitatea și durata de viață.
1. Etanșare dură metal-metal
Structura de etanșare dură este proiectată pentru medii de operare solicitante. Suprafețele de etanșare cu suprafață dură pot oferi o rezistență mai bună la uzură, eroziune și degradare legată de temperatură decât multe materiale convenționale de etanșare moi.
2. Capacitate de înaltă temperatură
Huadu enumeră un interval de temperatură de aproximativ -29°C până la 425°C pentru configurația de referință. Acest lucru face ca supapa să fie potrivită pentru multe servicii industriale care implică apă caldă, abur, fluide de proces și alte medii la temperatură ridicată.
3. Clase de presiune multiple
Produsul este disponibil în clasele de presiune, inclusiv Clasele 150, 300, 600, 900 și 1500. Acest lucru oferă inginerilor de proiect mai multă flexibilitate atunci când potrivesc supapa la cerințele de presiune a conductei.
4. Acționare flexibilă
În funcție de proiect, funcționarea poate fi configurată printr-o roată de mână, mecanism de angrenaj, actuator electric, actuator pneumatic sau actuator hidraulic.
5. Opțiuni de materiale rezistente la coroziune
Configurațiile din oțel inoxidabil sunt potrivite pentru aplicații în care rezistența la coroziune este importantă. Versiunile din oțel carbon pot oferi o soluție economică pentru mediile industriale compatibile.
Ce specificații tehnice ar trebui să ia în considerare cumpărătorii?
Pentru achizițiile industriale, specificațiile tehnice ar trebui revizuite împreună, mai degrabă decât evaluate individual. Următorul tabel rezumă parametrii cheie asociați cu configurația Huadu la care se face referire.
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Supapă cu glob cu etanșare dură |
| Standard de proiectare | API 6D / ASME B16.34 |
| Dimensiunea nominală | 1/2" până la 48" |
| Clasa de presiune | Clasa 150 / 300 / 600 / 900 / 1500 |
| Materialul corpului | A351 CF8M și alte opțiuni de materiale în funcție de configurație |
| Materialul scaunului | Stellit Hardfaced / PTFE / RPTFE / Grafit |
| Material tulpină | A182 F316 / A182 F316L / 13Cr |
| Terminați conexiunile | Flanșat / Filetat / Sudat (BW/SW) |
| Interval de temperatură | -29°C până la 425°C |
| Operațiunea | Roată de mână / Angrenaj / Electric / Pneumatic / Hidraulic |
| Testare | API 598 / Test hidrostatic pentru carcasă și scaun |
Nota:Specificațiile reale trebuie întotdeauna confirmate în raport cu fișa tehnică a proiectului, standardele aplicabile, caracteristicile mediilor, evaluarea presiune-temperatura și documentația tehnică a producătorului înainte de cumpărare.
Supapă cu etanșare tare față de etanșare moale: care este diferența?
Metoda de etanșare este unul dintre cei mai importanți factori atunci când alegeți o supapă cu glob. Modelele de etanșare tare și moale sunt destinate diferitelor medii de operare.
| Comparaţie | Supapă cu glob cu etanșare dură | Supapă cu etanșare moale |
|---|---|---|
| Principiul de etanșare | Etanșare metal pe metal | Material moale de etanșare |
| Rezistență la temperatură | Excelent pentru servicii solicitate la temperaturi înalte | Depinde foarte mult de materialul de etanșare |
| Rezistenta la uzura | Înalt, cu acoperire dură adecvată | În general, mai sensibil la uzura mecanică |
| Medii abrazive | Mai potrivite pentru servicii solicitante | Poate avea limitări |
| Aplicații tipice | Abur, energie, petrochimie, metalurgie | Servicii curate si relativ moderate |
În termeni practici, etanșarea moale poate fi avantajoasă acolo unde condițiile de funcționare sunt moderate și este necesară etanșarea excepțional de etanșă. Etanșarea dură devine mai atractivă atunci când conducta implică temperaturi ridicate, presiune ridicată, particule abrazive sau operațiuni industriale repetate.
Unde se folosesc supapele cu glob cu etanșare dură?
Capacitatea de a rezista la condiții solicitante face ca tehnologia valvelor cu etanșare rigidă să fie potrivită pentru o gamă largă de sisteme industriale.
- uzine petrochimice:Folosit pentru controlul fluidelor de proces, hidrocarburilor și mediilor de temperatură înaltă.
- Generare de energie:Potrivit pentru abur și alte linii de procesare la temperatură înaltă.
- Metalurgie:Util acolo unde temperaturile ridicate și condițiile de operare abrazive creează o uzură suplimentară a supapei.
- Petrol și gaze:Aplicabil la sistemele industriale de izolare a fluidelor și de control al debitului atunci când presiunea selectată și valorile nominale ale materialelor sunt adecvate.
- Tratarea apei:Poate fi integrat în conductele industriale de apă și fluide de proces.
- Prelucrare industrială generală:Potrivit pentru apă, ulei, gaz, abur și fluide industriale compatibile.
Supapa corectă trebuie să fie întotdeauna potrivită cu mediul, temperatura, presiunea, debitul, caracteristicile de coroziune și cerințele de instalare.
Cum ar trebui să alegeți supapa potrivită?
Alegerea unei supape industriale numai după diametrul conductei poate duce la probleme de performanță. Echipele de achiziții și inginerii ar trebui să evalueze întregul mediu de operare.
Luați în considerare următorii factori:
- Mediu:Identificați dacă conducta transportă apă, abur, ulei, gaz, substanțe chimice sau fluide abrazive.
- Temperatura de functionare:Confirmați atât temperaturile normale, cât și cele maxime.
- Presiune de lucru:Selectați o clasă de presiune care îndeplinește cerințele reale de proiectare.
- Dimensiune nominala:Potriviți dimensiunea supapei cu conducta și caracteristicile de debit necesare.
- Materialul corpului:Luați în considerare coroziune, temperatură, presiune și cerințele mecanice.
- Material scaun și disc:Selectați acoperirea dură sau alte materiale de etanșare în funcție de condițiile de service.
- Terminați conexiunea:Verificați cerințele pentru flanșă, filet, sudură cap la cap sau sudură prin soclu.
- Acționare:Determinați dacă este necesară operarea manuală sau automată.
- Testare și standarde:Confirmați cerințele aplicabile de proiectare și inspecție înainte de a comanda.
Un producător calificat de supape poate ajuta inginerii să evalueze aceste variabile și să aleagă o configurație adecvată în loc să trateze supapa ca pe o componentă standard disponibilă.
De ce să considerăm Huadu ca producător de supape?
Pentru cumpărătorii industriali, capacitatea furnizorului este la fel de importantă ca și specificațiile produsului. Huadu Valve Group integrează servicii de proiectare a supapelor, turnare, prelucrare CNC, asamblare, testare și furnizare pentru aplicații de supape industriale.
Conform informațiilor publicate de companie, Huadu are o experiență de producție de peste 11 ani, o unitate de producție care acoperă aproximativ 25.333 de metri pătrați, o capacitate de producție anuală care depășește 30.000 de unități și o rată raportată de calificare a produsului finit de 99,8%.
Capacitățile sale de producție includ:
- Prelucrare CNC de precizie
- Turnare și asamblare supape
- Testări hidrostatice și pneumatice
- Producția de supape la temperatură înaltă și la temperatură joasă
- Soluții de supape personalizate
- Producție OEM și ODM
Huadu afirmă, de asemenea, că produsele sale cu supape sunt furnizate pe piețele internaționale și utilizate în petrol, rafinare a petrolului, gaze naturale, procesare chimică, generare de energie, tratare a apei, metalurgie, minerit și alte sectoare industriale.
Pentru cumpărătorii care caută unSupapă cu glob cu etanșare dură, evaluarea capacității de producție, trasabilitatea materialelor, testarea presiunii, standardele aplicabile și asistența tehnică pot ajuta la reducerea riscurilor de achiziție și la îmbunătățirea fiabilității operaționale pe termen lung.
Întrebări frecvente
Care este principalul avantaj al unei supape cu glob cu etanșare dură?
Principalul avantaj este structura sa de etanșare metal-metal, care poate oferi o rezistență puternică la temperaturi ridicate, presiune, uzură și eroziune atunci când supapa este proiectată corect pentru aplicație.
Se poate folosi o supapă cu glob cu etanșare dură pentru abur?
Da. Supapele cu glob sigilat bine specificate sunt de obicei potrivite pentru aplicații industriale cu abur, deoarece suprafețele lor de etanșare metalice pot rezista la condiții de temperatură exigente. Valoarea presiune-temperatura trebuie verificată pentru fiecare configurație specifică.
Ce materiale sunt disponibile pentru supapele cu glob cu etanșare dură?
Opțiunile de material depind de model și aplicație. Huadu enumeră soluții din oțel carbon și din oțel inoxidabil, cu componente precum A182 F316, A182 F316L, 13Cr și CF8M disponibile în configurația de referință.
Ce clase de presiune sunt disponibile?
Produsul Huadu la care se face referire este oferit în configurații Clasa 150, 300, 600, 900 și 1500. Cumpărătorii ar trebui să selecteze clasa de presiune în funcție de presiunea de proiectare a conductei și standardele aplicabile.
Supapa poate fi automatizată?
Da. Pe lângă operarea cu roată de mână, metodele de operare disponibile includ funcționarea angrenajului, acționarea electrică, acționarea pneumatică și acționarea hidraulică, în funcție de configurația necesară.
Ce standarde sunt asociate cu această supapă?
Specificațiile produsului la care se face referire includ API 6D și ASME B16.34 pentru proiectare, ASME B16.10 pentru dimensiuni față în față, ASME B16.5 și ASME B16.47 pentru standardele de flanșă și API 598 pentru testare.
Concluzie
O supapă cu glob cu etanșare tare poate fi o soluție eficientă pentru controlul debitului industrial acolo unde materialele convenționale de etanșare moi pot să nu ofere durabilitatea necesară. Structura sa de etanșare metal pe metal, suprafețele cu suprafață tare, opțiunile largi de clasa de presiune și compatibilitatea cu mediile solicitante îl fac deosebit de valoros în generarea de energie, petrochimie, metalurgie, petrol și gaze, tratarea apei și aplicații industriale generale.
Pentru echipele de achiziții, cea mai bună alegere depinde de mai mult decât dimensiunea supapei. Mediul, temperatura, presiunea, compatibilitatea materialului, configurația de etanșare, tipul de conexiune, acționarea, standardele și cerințele de testare trebuie evaluate înainte de cumpărare. Dacă vă achiziționați o soluție fiabilă pentru supape industriale sau aveți nevoie de asistență pentru selectarea supapei cu glob cu etanșare rigidă adecvată pentru proiectul dvs. de conducte,contactaţi-nepentru a discuta despre cerințele dumneavoastră tehnice, opțiunile de personalizare și condițiile de aplicare cu echipa Huadu.
