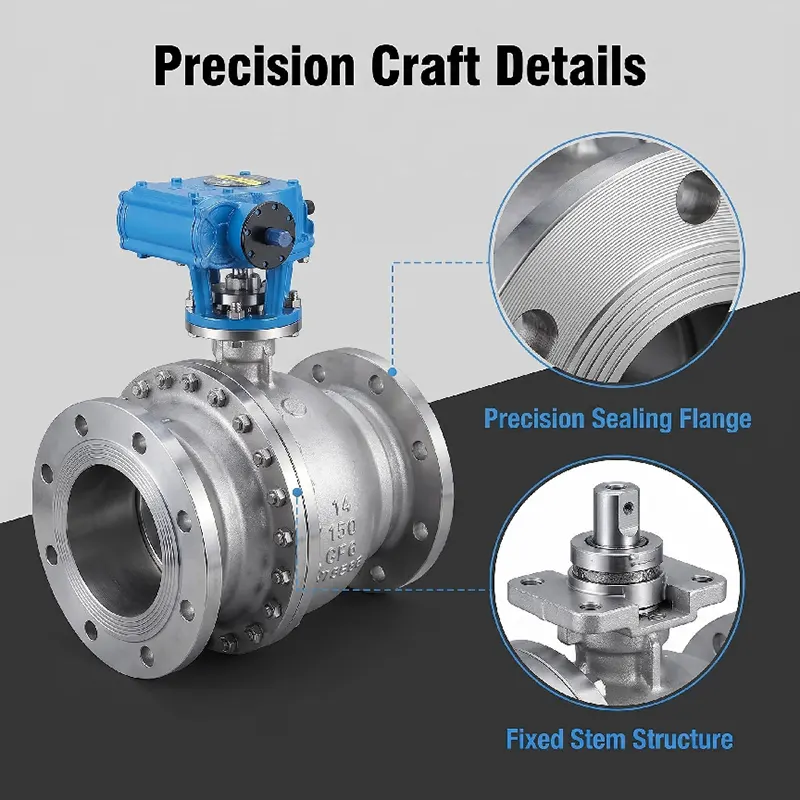

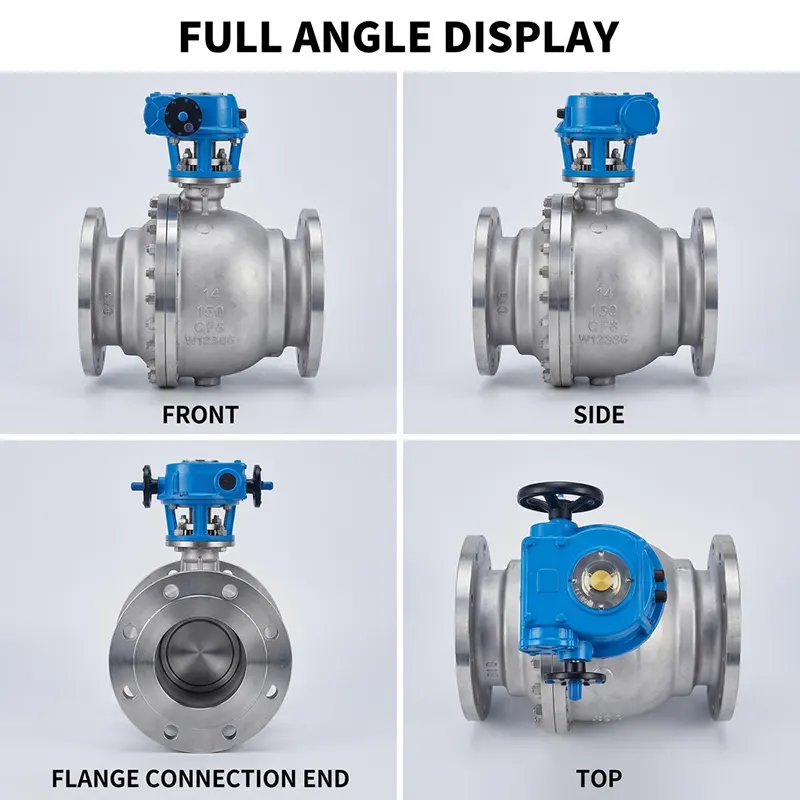

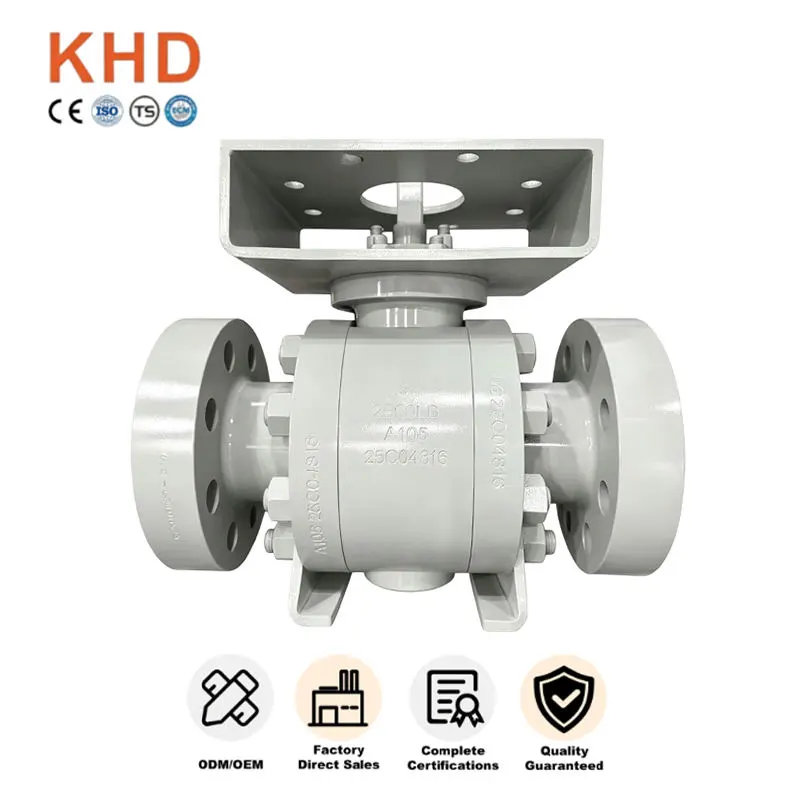

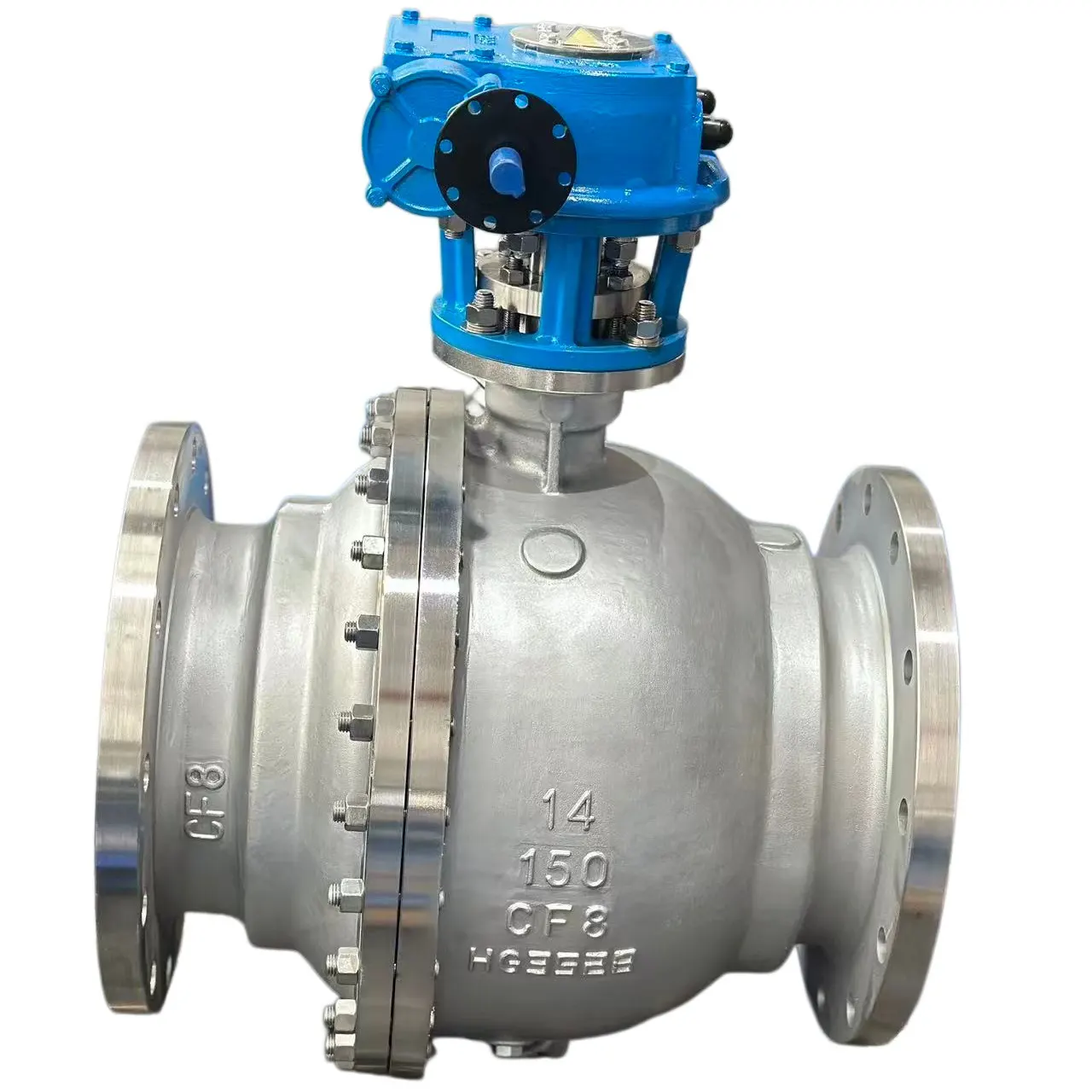

Supapă cu bilă fixă ​​din oțel inoxidabil Supapă cu bilă cu flanșă forjată

Caracteristicile produsului

- Structură cu bilă fixă ​​montată pe trunion, potrivită pentru condiții de lucru cu alezaj mare și presiune înaltă.

- Corp de supapă forjat cu material dens, rezistență mecanică ridicată și performanță bună anticorozivă.

- Design cu port complet, rezistență la curgere mică, capacitate mare de curgere, convenabil pentru curățarea tubulaturii.

- Scaunul plutitor cu arc realizează o închidere etanșă bidirecțională, o rată scăzută de scurgere.

- Design anti-explozie a tijei, construit în structură antistatică și sigură la foc, conform cu API 607.

- Scaun cu autoeliberare pentru suprapresiune anormală a cavității pentru a îmbunătăți siguranța în funcționare.

- Cuplu de operare redus, suportă cicluri frecvente de deschidere-închidere pentru un serviciu stabil pe termen lung.

Atribute cheie

Structura produsului

Aceasta este o supapă cu bilă fixă ​​din oțel inoxidabil. Bila este susținută de arbori de trunion superior și inferior în loc să plutească prin forța scaunului. Componentele principale includ corpul supapei forjate, capota, bilă fixă, arbori de trunion superior și inferior, scaune plutitoare preîncărcate cu arc, tijă anti-explozie, capete de conectare cu flanșă și suport de montare superior ISO 5211 pentru actuatoare. Funcția de blocare dublă și de purtare poate fi furnizată la cerere. Opțiuni față de flanșă: RF, RTJ.

- Corp supapă / Capotă: oțel inoxidabil forjat A182 F304 / A182 F316L

- Bilă: oțel inoxidabil forjat, placat cu crom dur sau cu fața dură din Stellit

- Tija: otel inoxidabil A182 F316

- Etanșare scaun: PTFE / RPTFE pentru etanșare moale; Stellit 6 aliaj dur pentru etanșare dură din metal

- Garnitură și inel O: FKM, PTFE, personalizate pentru medii de temperatură diferite

- Șuruburi: șuruburi din oțel inoxidabil B8 / B8M

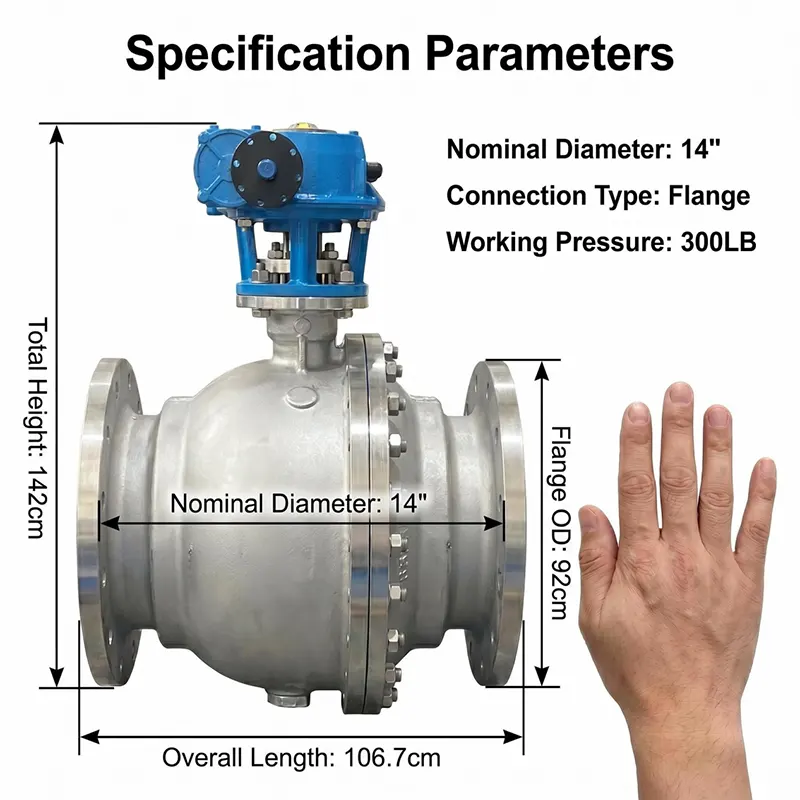

Interval de presiune și temperatură

-Clasa de presiune: PN16-PN100, Class150-Class2500

-Temperatura de lucru:

•Versiune cu etanșare moale: -29℃ ~ +200℃

•Versiune metal cu etanșare dură: -29℃ ~ +425℃

-Standard de testare: API 598, testare a carcasei de 1,5 ori presiunea nominală; Testul scaunului de 1,1 ori presiunea nominală

-Interval de dimensiuni: DN50-DN600 (NPS2"-NPS24")

Tipuri de operații

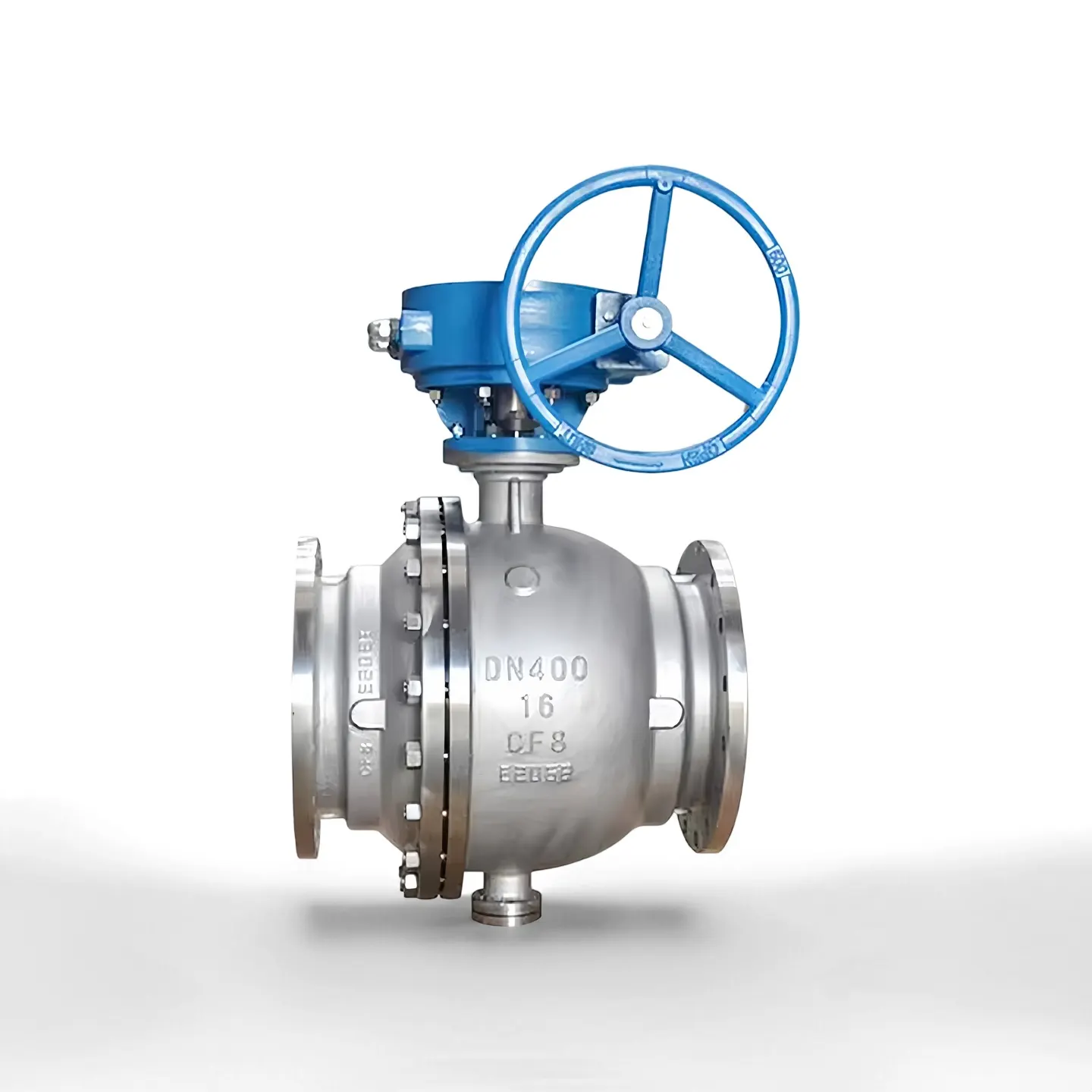

-Manual: operator angrenaj melcat pentru cerință mare de cuplu

-Pneumatic: actuator pneumatic cu acțiune simplă/dublă acțiune, cu întrerupător de limită și supapă solenoidală

-Electric: Servomotor electric de tip on-off sau modulator pentru control automat la distanta

-Acționare hidraulică/electrohidraulică disponibilă la cerere specială

Toate servomotoarele se potrivesc cu platforma de montare ISO 5211.

Aplicații

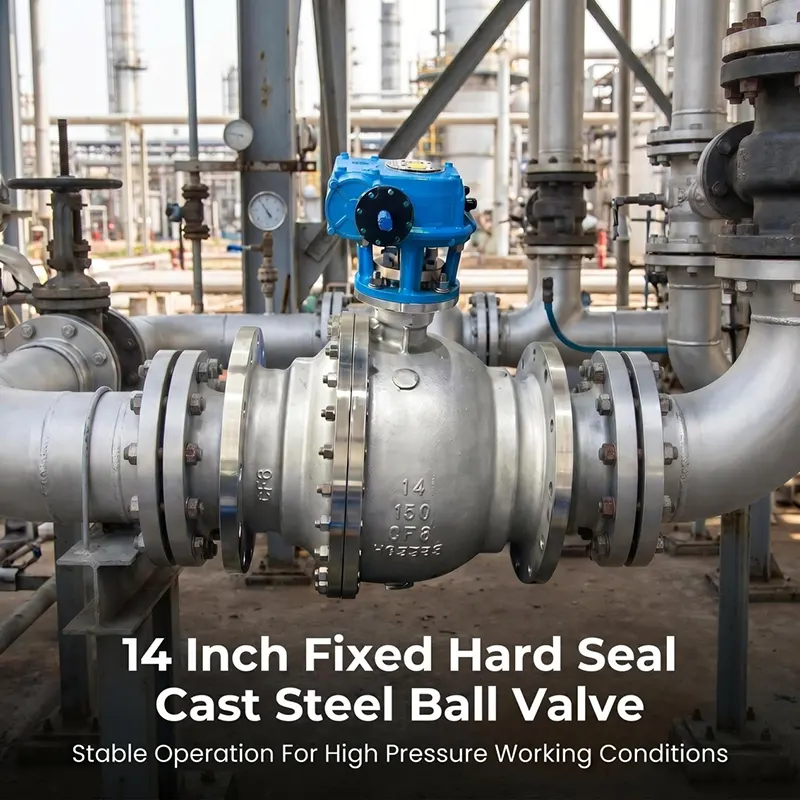

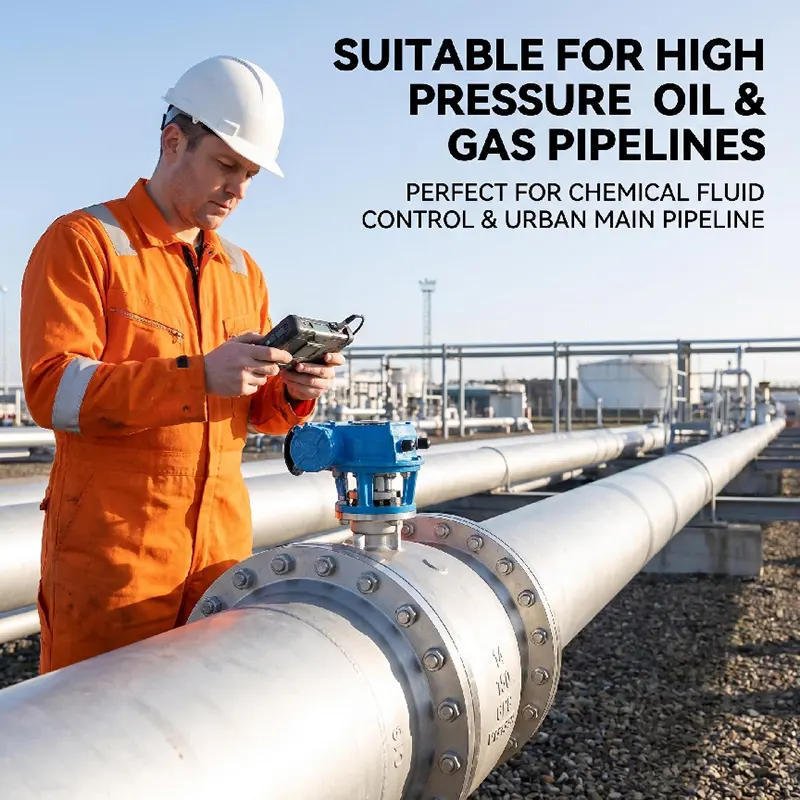

Adoptat pe scară largă pentru servicii de pornire și izolare pentru mediu lichid, gaz și corosiv. Folosit în principal în conducte de petrol și gaze pe distanțe lungi, uzine petrochimice, procesare chimică, generare de energie, tratare a apei, GNL și alte proiecte industriale grele.

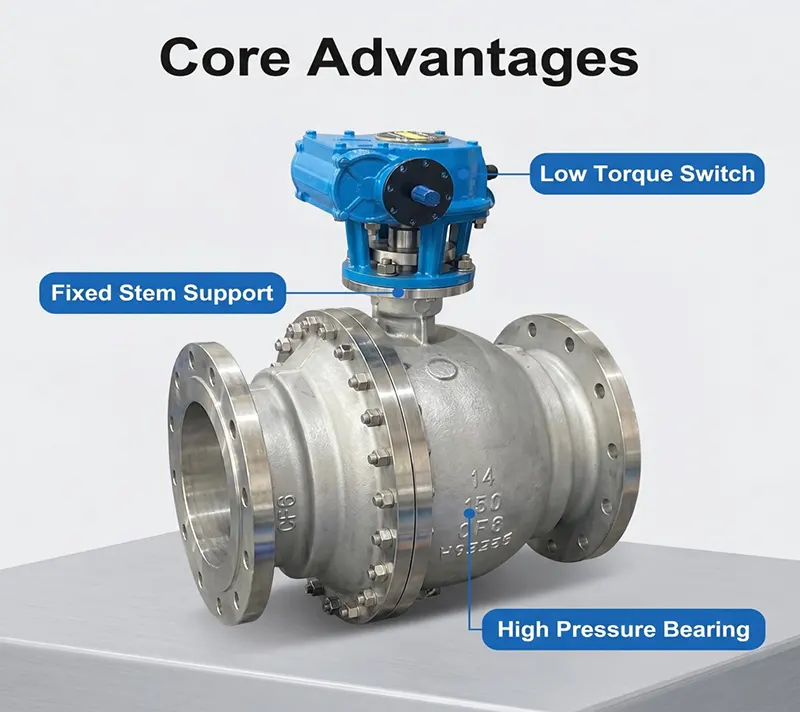

De ce să alegeți supapa noastră cu bilă fixă ​​din oțel inoxidabil Supapă cu bilă forjată cu flanșă?

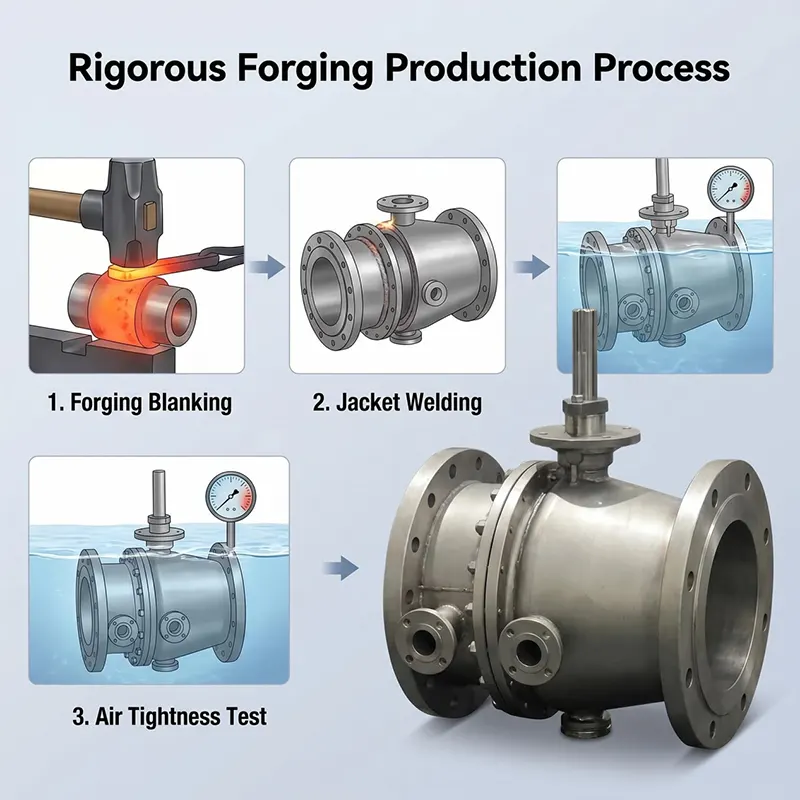

1. Adopți un proces complet de forjare, material intern compact fără defecte de porozitate de turnare, se potrivește conductei de înaltă presiune.

2. Designul cu bilă fixă ​​trunnion reduce foarte mult cuplul de operare pentru condiții de lucru mari de înaltă presiune.

3. Inspecție strictă a materialului de intrare, fiecare supapă trece testul complet hidrostatic și de scurgere a scaunului de gaz înainte de livrare.

4. Sprijină două versiuni cu etanșare moale și etanșare metalică pentru a se potrivi cu diferite temperaturi și cerințe medii.

5. Oferim suport tehnic complet, revizuire a desenelor și îndrumări post-vânzare pentru proiectul dvs.

Ghid de cumpărare

Vă rugăm să furnizați informațiile de mai jos atunci când trimiteți întrebarea:

1. Dimensiunea nominală și clasa de presiune

2. Mediu de lucru, temperatura reală de lucru

3. Tip de etanșare: etanșare moale sau etanșare dură din metal

4. Tip de funcționare (angrenaj melcat / pneumatic / electric etc.)

5. Flanșă standard și tip față de flanșă (RF / RTJ)

6. Cerință specială: sigur la foc, funcție DBB, tratament anticoroziv etc.

Inginerul nostru va oferi o propunere adecvată în funcție de starea dumneavoastră de lucru.

Ambalare și transport

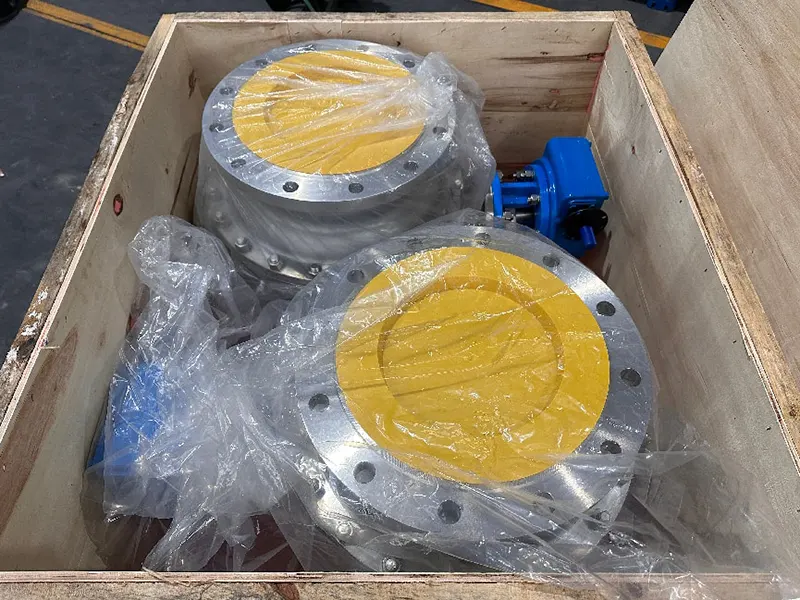

Fiecare supapă va fi curățată și protejată înainte de ambalare. Porturile supapelor sunt sigilate cu capace din plastic pentru a menține curată cavitatea internă. Supapele sunt ambalate în lăzi din placaj solid, potrivite pentru transportul maritim. Acceptăm EXW, FOB, CIF, DAP și alți termeni comerciali. Mărfurile pot fi livrate în portul sau depozitul desemnat.

OEM și ODM

Acceptăm comenzi OEM și ODM. Putem personaliza materialul corpului, materialul de etanșare, standardul de flanșă, tija de extensie specială, pictura specială și marcarea logo-ului în funcție de desenul clientului sau cerințele tehnice. MOQ flexibil pentru comenzile de proiect.

Inspecție și testare

Fiecare supapă trece printr-o inspecție completă înainte de expediere, conform standardului API 598.

- Inspecția la intrarea materiei prime: compoziția chimică a materialului și verificarea proprietăților mecanice, înregistrarea trasabilității materialelor furnizată.

- Test hidrostatic al carcasei: de 1,5 ori presiunea nominală pentru corpul supapei și capotă.

- Test de scurgere a scaunului: de 1,1 ori presiunea nominală, apă sau mediu de azot.

- Inspecție vizuală, verificare a dimensiunilor, inspecție a vopselei și a finisajului suprafeței.

- Testul de martori de către instituții terțe, cum ar fi SGS, BV este acceptabil la cererea clientului.

- Se poate furniza un set complet de documente, inclusiv certificatul de testare a materialelor MTC, raportul de hidro-test, certificatul de conformitate.

Ghid de instalare și întreținere

- Curățați bine conducta înainte de instalare pentru a curăța zgura de sudură, nisipul și resturile, pentru a evita deteriorarea suprafeței de etanșare.

- Montați supapa în direcția corectă de curgere, strângeți șuruburile flanșei în cruce și uniform.

- Nu păstrați supapa în poziție pe jumătate deschisă pentru stocare îndelungată sau stare de funcționare.

- Pentru o funcționare regulată, rulați periodic ciclul de închidere a deschiderii cu cursă completă pentru a preveni lipirea sigiliului.

- Verificați îmbinarea flanșei, garnitura tijei pentru scurgeri externe în timpul inspecției de rutină a șantierului.

- Înlocuiți piesele de etanșare uzate în timpul opririi planificate; utilizați material de etanșare potrivit pentru mediul dvs. de lucru.

- Dacă este echipat cu actuator, verificați regulat cuplul actuatorului, starea comutatorului de limită.

Serviciu post-vânzare

-Perioada de garantie: 12 luni garantie incepand cu data expedierii, impotriva defectelor de fabricatie.

-Oferim asistență tehnică, inclusiv revizuirea desenelor, confirmarea parametrilor și îndrumarea operațională.

-Echipa noastră de ingineri răspunde întrebărilor tehnice în termen de 24 de ore lucrătoare.

-Piesele de schimb (scaune, garnituri, garnitură de tijă) sunt disponibile pentru recomandă.

-Poate fi aranjate consultații tehnice la fața locului pentru comenzile de proiecte la scară largă.

Notă: Garanția NU acoperă daunele cauzate de instalarea greșită, funcționarea greșită sau starea medie necorespunzătoare.

Produse recomandate înrudite

-Supapă cu bilă plutitoare (2 bucăți/3 piese supapă cu bilă din oțel inoxidabil)

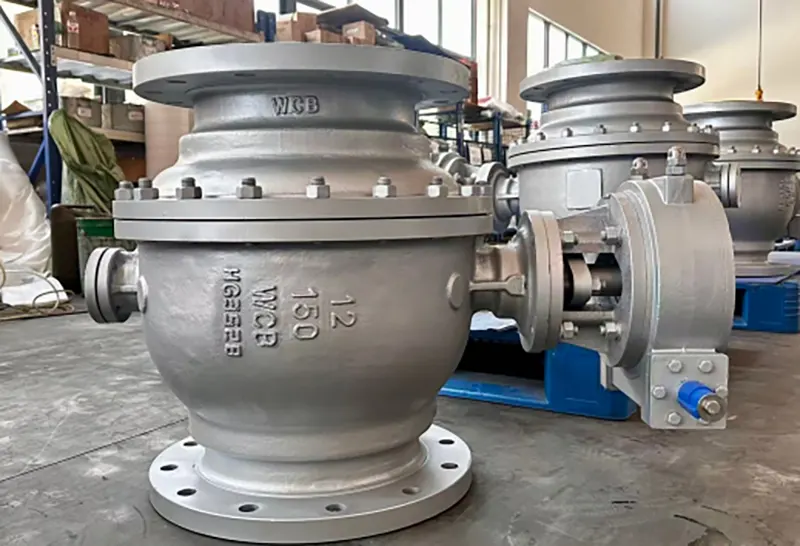

-Supapa cu bilă fixă ​​din oțel carbon WCB

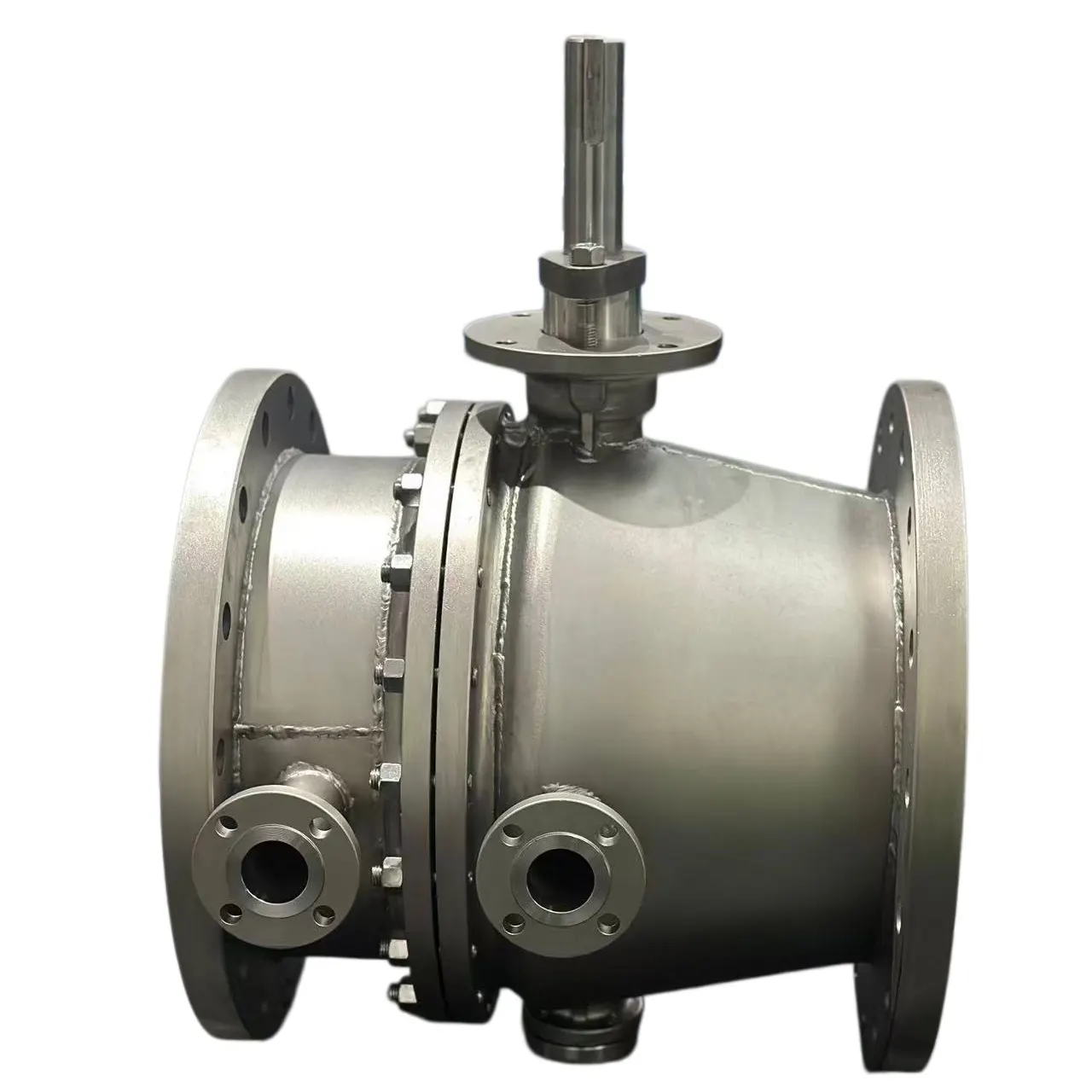

-Ropa cu bilă fixă ​​izolată cu jachetă pentru mediu cu vâscozitate ridicată

-Supapa cu bila cu set complet de actionare pneumatic/electric

-Supapă cu bilă fixă ​​metalică cu etanșare dură pentru funcționare la temperaturi înalte

Puterea fabricii noastre

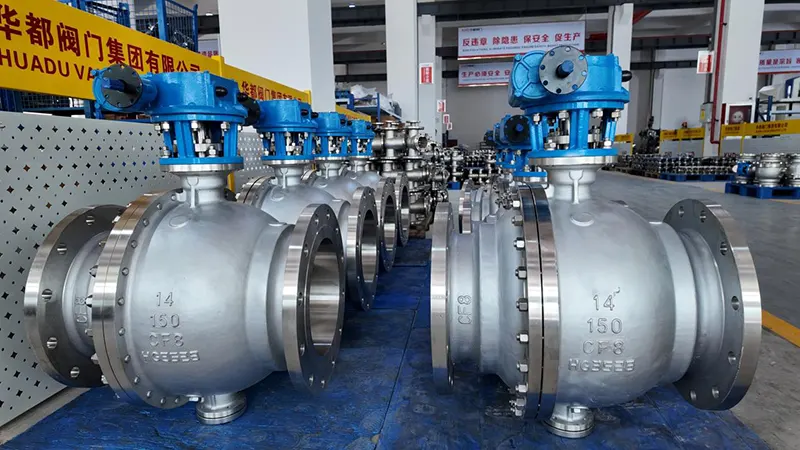

Huadu Valve Group este situat în Wenzhou China, specializată în proiectarea de supape industriale, forjare, prelucrare și asamblare. Deținem linii de producție complete, inclusiv atelier de forjare, atelier de prelucrare CNC, atelier de asamblare și laborator de testare independent. Toate procesele critice de producție sunt finalizate în casă, nu sunt complet externalizate. Avem o experiență bogată pentru comenzile de proiecte de petrol de peste mări, petrochimice și aprovizionare cu apă. Produsele noastre sunt exportate în Asia de Sud-Est, Orientul Mijlociu, Europa și alte regiuni.
