Ce face ca supapele globice să fie esențiale pentru comutarea frecventă și reglarea debitului?

În interiorul unei fabrici de procesare chimică, o buclă de control al temperaturii aburului circulă de zeci de ori în fiecare zi. Operatorul reglează supapa, temperatura se stabilizează și ciclul se repetă. La prima vedere, acest lucru pare o rutină – până când o supapă se defectează după șase luni de funcționare, forțând o oprire costisitoare a fabricii. Cauza principală? S-a instalat o supapă cu poartă unde asupapă cu globar fi trebuit să fie. Supapele cu gură, deși sunt excelente pentru izolare, nu sunt proiectate pentru reglarea frecventă. Modulația repetată uzează suprafețele de etanșare în mod neuniform, ducând la scurgeri și eventuala defecțiune. Acesta este genul de greșeală care poate fi evitată prin înțelegerea punctelor forte fundamentale ale diferitelor modele de supape.

Supapele cu glob și-au câștigat reputația de calul de lucru al controlului debitului. Sunt proiectate special pentru aplicații care necesită o funcționare frecventă și o reglare precisă a debitului. Secretul constă în designul lor distinctiv: un disc care se mișcă perpendicular pe calea de curgere, un scaun care asigură o etanșare etanșă și o cale de curgere care creează o cădere de presiune ideală pentru reglare. Spre deosebire de supapele cu poartă, care sunt proiectate pentru a fi complet deschise sau complet închise, supapele cu glob sunt construite pentru a modula. Ele oferă caracteristici excelente de etanșare, o gamă largă de capacități de control al debitului și capacitatea de a rezista la uzura și uzura ciclistului frecvent. Acest articol va explora principiile de proiectare, caracteristicile de performanță și criteriile de selecție care fac supapele cu glob indispensabile în industriile, de la generarea de energie până la procesarea petrochimică.

Cuprins

• 1. Ce este o supapă glob și cum funcționează?
• 2. De ce designul supapei cu glob favorizează funcționarea frecventă?
• 3. Cum realizează supapa cu glob o reglare precisă a debitului?
• 4. Ce specificații tehnice definesc o supapă cu glob de înaltă calitate?
• 5. Cum se compară supapa cu glob cu alte tipuri de supape pentru reglare?
• 6. Ce practici de întreținere prelungesc durata de viață a supapelor cu glob?
• 7. Întrebări frecvente (FAQ)
• 8. Concluzie

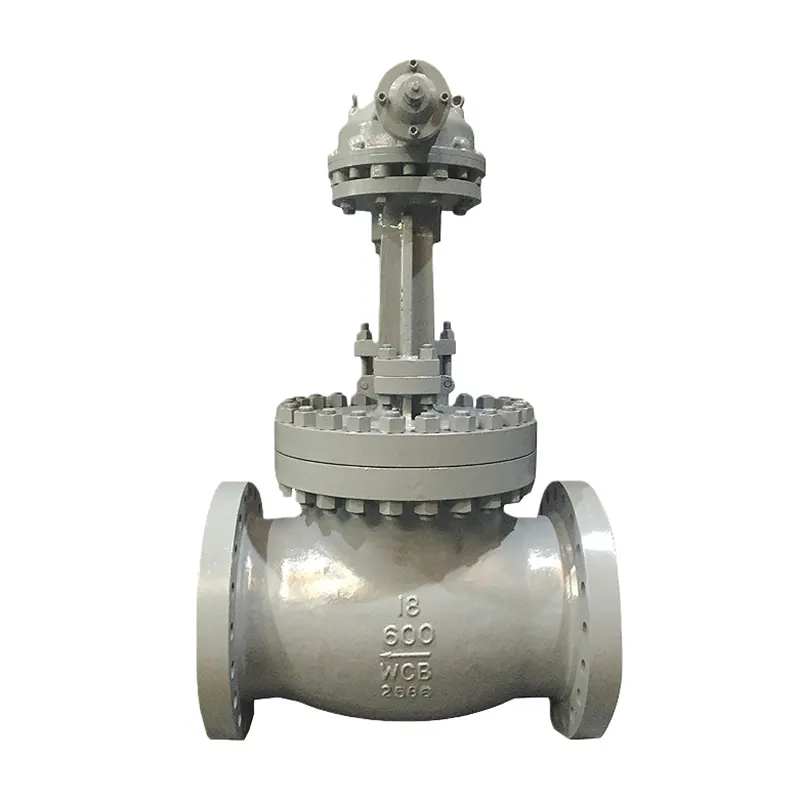

1. Ce este o supapă glob și cum funcționează?

O supapă cu glob este o supapă cu mișcare liniară folosită pentru a porni, opri și regla debitul într-un sistem de conducte. Numele său provine de la forma sferică a corpului său, care adăpostește componentele interne. Caracteristica definitorie a unei supape cu glob este ansamblul său disc și scaun, care este poziționat perpendicular pe calea curgerii. Când supapa este deschisă, discul se mișcă în sus și se îndepărtează de scaun, creând un spațiu prin care curge fluidul. Când este închis, discul se așează ferm pe scaun, creând o etanșare etanșă. Această mișcare perpendiculară este ceea ce distinge o supapă glob de o supapă cu poartă, unde poarta se mișcă paralel cu fluxul.

Pentru a înțelege funcționarea unei supape cu glob, imaginați-vă un robinet în casa dvs. Când rotiți mânerul, o șaibă de cauciuc se mișcă în sus și în jos pe un scaun metalic, controlând fluxul de apă. Acesta este în esență același principiu. O supapă cu glob folosește o tijă filetată (sau o tijă care nu se ridică) pentru a converti mișcarea de rotație de la roată de mână în mișcare liniară. Pe măsură ce roata de mână este rotită, tija se rotește, determinând mișcarea discului în sus sau în jos. Poziția discului determină dimensiunea deschiderii de curgere, care, la rândul său, determină debitul. Fluidul intră în corpul supapei, trece prin orificiul scaunului și iese pe cealaltă parte. Schimbarea direcției de curgere - fluidul trebuie să facă o întoarcere de 90 de grade pe măsură ce trece prin el - creează căderea de presiune care face ca supapele cu glob să fie excelente pentru reglare.

Designul unei supape glob nu este un concept unic, monolitic. Există mai multe variante, inclusiv supapele cu model în T, modelul în Y și supapele cu glob unghiular. Modelul T este cel mai comun, cu admisia și ieșirea aliniate într-o linie dreaptă. Modelul Y prezintă o tijă care este înclinată la 45 de grade față de calea de curgere, oferind o cădere de presiune mai mică și caracteristici de curgere mai bune. Supapa cu glob unghiular are intrarea și ieșirea la un unghi de 90 de grade, ceea ce o face potrivită pentru aplicații în care spațiul este limitat sau în care fluxul trebuie să schimbe direcția.Huadu Valve Group Co., Ltd.produce o gamă completă de configurații de supape Globe, permițând inginerilor să aleagă designul optim pentru aplicația lor specifică.

2. De ce designul supapei cu glob favorizează funcționarea frecventă?

Când o supapă este supusă unei funcționări frecvente, principala preocupare este uzura. De fiecare dată când supapa este deschisă sau închisă, suprafețele de etanșare intră în contact, creând frecare. În timp, această frecare poate eroda suprafețele de etanșare, ducând la scurgeri. Designul unei supape cu glob este conceput special pentru a minimiza această uzură. Cheia durabilității sale constă în modul în care discul și scaunul interacționează. Într-o supapă cu glob, discul este ghidat de tijă, asigurându-se că se aliniază perfect cu scaunul de fiecare dată când se închide. Această aliniere precisă împiedică frecarea discului de scaun într-un unghi, ceea ce ar provoca o uzură neuniformă.

Un alt avantaj este acțiunea de autocurățare a unei supape cu glob. Pe măsură ce fluidul trece prin supapă, acesta curge pe suprafețele de așezare. Acest flux, în special la viteze mari, ajută la spălarea oricăror particule sau depuneri care s-ar putea acumula pe scaun. Această acțiune de autocurățare este un factor critic în prelungirea duratei de viață a supapei, în special în aplicațiile cu fluide murdare sau contaminate. Spre deosebire de aceasta, o supapă cu poartă are o dinamică diferită. Când o supapă de poartă este parțial deschisă, fluxul trece prin poartă și scaun, provocând o eroziune rapidă. Acesta este motivul pentru care supapele cu gură nu sunt potrivite pentru reglare. Supapa cu glob, pe de altă parte, este proiectată cu o cale de curgere care direcționează fluidul departe de suprafețele de așezare, reducând eroziunea. Acesta este un rezultat al geometriei fluxului: fluidul intră în supapă, își schimbă direcția și apoi iese, iar suprafețele de așezare sunt poziționate pentru a minimiza impactul fluxului.

Fabrica noastră de la Huadu Valve Group Co., Ltd. a efectuat teste ample de uzură pe diferite modele de supape. Într-un test care simulează 10.000 de operațiuni cu cursă completă în condiții de abur la temperatură înaltă, o supapă Globe standard și-a menținut etanșarea fără scurgeri măsurabile, în timp ce o supapă cu gură în aceleași condiții a prezentat uzură și scurgere semnificativă după doar 1.000 de cicluri. Aceste date de testare subliniază superioritatea supapei glob pentru funcționarea frecventă. Materialele pentru disc și scaune joacă, de asemenea, un rol esențial. În aplicațiile la temperaturi înalte, o supapă Globe cu un disc cu fața din Stellit și un scaun din oțel inoxidabil întărit oferă o rezistență excepțională la uzură. Fața dur Stellite oferă o suprafață dură, rezistentă la uzură, care poate rezista impactului repetat al ciclismului frecvent. În mod similar, pentru aplicații corozive, o supapă Globe cu disc și scaun Monel oferă o rezistență excelentă la atacul chimic. La Huadu Valve Group, oferim o gamă largă de materiale de tăiere pentru a se potrivi cerințelor specifice aplicației dumneavoastră.

3. Cum realizează supapa cu glob o reglare precisă a debitului?

Reglarea precisă a debitului este funcția de bază a unei supape cu glob. Spre deosebire de o supapă de izolare simplă, o supapă cu glob este proiectată să fie parțial deschisă, oferind o rezistență controlată la curgere. Capacitatea de a controla fluxul este derivată din relația dintre poziția discului și zona de curgere. Pe măsură ce discul este ridicat de pe scaun, zona de curgere crește. Cu toate acestea, relația nu este liniară; este guvernată de geometria discului și a scaunului. Această relație neliniară permite un control fin asupra unei game largi de debite. Acesta este motivul pentru care o supapă Globe este adesea supapa de alegere pentru controlul modulator.

Caracteristica de curgere a unei supape glob este adesea descrisă prin „curba caracteristică a curgerii”. Există trei tipuri principale: liniar, procent egal și cu deschidere rapidă. O caracteristică liniară înseamnă că debitul este direct proporțional cu cursa supapei. O deschidere de 10% are ca rezultat 10% din debitul maxim. Această caracteristică este ideală pentru aplicațiile în care căderea de presiune pe supapă este constantă. O caracteristică procentuală egală înseamnă că fiecare creștere a cursei supapei crește debitul cu un procent fix din debitul de curent. O cursă de 10% poate crește debitul cu 20%. Această caracteristică este ideală pentru aplicațiile în care căderea de presiune variază, deoarece oferă un control mai stabil. O caracteristică de deschidere rapidă înseamnă că supapa oferă o schimbare mare a debitului pentru o mișcare inițială mică, făcându-l potrivit pentru aplicații care necesită un răspuns rapid.

Pentru a ilustra importanța selectării caracteristicii corecte a debitului, luați în considerare un sistem de control al temperaturii aburului. Sistemul folosește o supapă glob pentru a regla fluxul de abur către un schimbător de căldură. Dacă sistemul utilizează o supapă glob liniară, răspunsul la temperatură va fi liniar. Cu toate acestea, dacă sistemul funcționează cu o cădere de presiune variabilă, o supapă liniară cu glob poate oferi un control instabil. O supapă Globe cu procente egale ar oferi un control mai stabil. Fabrica noastră de la Huadu Valve Group Co., Ltd. oferă supape glob cu diferite forme de disc pentru a oferi diferite caracteristici de curgere, iar echipa noastră de ingineri vă poate ajuta să alegeți cea potrivită. Alegerea caracteristicii de curgere este un element cheie în proiectarea sistemului, iar echipa noastră poate oferi îndrumări cu privire la selecția optimă pentru aplicația dumneavoastră specifică.

Precizia unei supape glob este, de asemenea, îmbunătățită prin utilizarea unui poziționator. Un poziționator este un dispozitiv care primește un semnal de control și reglează poziția supapei pentru a obține debitul dorit. Poziționerul asigură deschiderea supapei în poziția exactă necesară, chiar și în condițiile de funcționare în schimbare. Acest lucru este deosebit de important în aplicațiile care necesită o precizie ridicată, cum ar fi dozarea chimică sau controlul temperaturii. Prin selectarea unei supape glob cu un poziționator de înaltă calitate, inginerii pot obține o precizie de control al debitului de +/- 1%.

4. Ce specificații tehnice definesc o supapă cu glob de înaltă calitate?

Atunci când selectează o supapă cu glob, inginerii trebuie să evalueze cu atenție o serie de specificații tehnice. Acești parametri definesc performanța, durabilitatea și adecvarea supapei pentru aplicație. Specificațiile principale includ: dimensiunea supapei (dimensiunea nominală a țevii, NPS), presiunea nominală (clasa), intervalul de temperatură, conexiunile de capăt, materialul corpului, materialul de garnitură și caracteristica de curgere. Fiecare dintre acești parametri trebuie să se potrivească cu cerințele specifice ale procesului. Mărimea supapei determină capacitatea de curgere a supapei. O supapă prea mică va restricționa debitul, în timp ce o supapă prea mare va fi mai scumpă și poate să nu ofere un control adecvat.

Presiunea nominală, de obicei desemnată ca o clasă (Clasa 150, Clasa 300, Clasa 600 etc.), definește presiunea maximă pe care o poate suporta supapa la o anumită temperatură. Pentru aplicații de înaltă presiune, este necesară o supapă cu glob de clasa 600 sau mai mare. Intervalul de temperatură este determinat de materialele de construcție. Pentru aplicații la temperaturi înalte (peste 425°C), este necesară o supapă cu un corp din oțel turnat și o garnitură cu fața dură. Pentru aplicațiile criogenice, este necesară o supapă cu un corp din oțel inoxidabil și o garnitură specială pentru temperatură joasă. Conexiunile de capăt sunt mijloacele prin care supapa este atașată la sistemul de conducte. Cele mai comune tipuri sunt capete cu flanșă, capete filetate și capete sudate. Capetele cu flanșe sunt cele mai versatile și sunt utilizate în majoritatea aplicațiilor. Capetele filetate sunt folosite pentru supape mai mici și presiuni mai mici, în timp ce capetele sudate sunt folosite pentru aplicații de înaltă presiune și temperatură înaltă.

La Huadu Valve Group Co., Ltd., producem valve Globe într-o gamă largă de materiale și configurații. Corpurile noastre standard de supapă glob sunt disponibile în fontă, fontă ductilă, oțel turnat, oțel inoxidabil și aliaje de înaltă temperatură. Decorațiile sunt disponibile într-o varietate de materiale, inclusiv 13% oțel inoxidabil cromat, Stellite și Monel. Tabelul de mai jos oferă un rezumat al specificațiilor tehnice cheie pentru cele mai populare modele de supape glob.

5. Cum se compară supapa cu glob cu alte tipuri de supape pentru reglare?

Când un inginer proiectează un sistem care necesită un control precis al debitului, prima întrebare este adesea: „Ce tip de supapă este cel mai bun pentru această aplicație?” În timp ce multe tipuri de supape pot fi utilizate pentru reglare, supapa Globe este de obicei alegerea preferată. Pentru a înțelege de ce, este util să comparați supapa Globe cu alte tipuri obișnuite de supape: supape cu gură, supape cu bilă și supape fluture. Fiecare are propriile puncte forte și puncte slabe, iar alegerea depinde de cerințele specifice ale aplicației.

Supapele cu gură sunt proiectate în primul rând pentru service pornit/oprit. Nu sunt potrivite pentru throttling. Atunci când o supapă de poartă este parțial deschisă, fluxul de mare viteză prin poartă și scaun provoacă eroziune și uzură rapidă. De asemenea, supapa cu poartă nu este proiectată pentru funcționare frecventă; miscarea de alunecare a portii poate duce la uzura si gripare. Într-o supapă Globe, calea de curgere este proiectată pentru a minimiza uzura în timpul clapetei, făcându-l potrivit pentru modul de serviciu. Pentru aplicațiile care necesită accelerare frecventă, o supapă Globe este alegerea superioară. Supapele cu bilă sunt un alt tip obișnuit de supape. Ele oferă o capacitate excelentă de oprire și sunt disponibile într-o gamă largă de modele. Cu toate acestea, supapele cu bilă au o gamă mai restrânsă de control al debitului, iar caracteristica debitului lor este de obicei deschiderea rapidă, ceea ce nu este ideal pentru o reglare precisă. Într-o supapă cu glob, caracteristica de curgere este mai liniară sau procentuală egală, oferind un control mai bun.

Supapele fluture sunt adesea folosite pentru aplicații cu diametru mare. Sunt compacte, ușoare și rentabile. Cu toate acestea, ele nu sunt, în general, la fel de precise ca supapele glob pentru accelerare. Caracteristica de control a supapei fluture este neliniară și poate fi predispusă la cavitație și eroziune la presiuni diferențiale mari. Supapa Globe, cu designul său robust și cu o gamă largă de caracteristici de debit, este alegerea preferată pentru aplicațiile solicitante de reglare. Tabelul de mai jos oferă o comparație a caracteristicilor cheie ale supapelor Globe, supapelor cu gură, supapelor cu bilă și supapelor fluture pentru aplicații de clapete.

6. Ce practici de întreținere prelungesc durata de viață a supapelor cu glob?

Nici măcar supapa Globe de cea mai înaltă calitate nu va funcționa fiabil fără întreținerea corespunzătoare. Inspecția și întreținerea regulată sunt esențiale pentru a preveni defecțiunile neașteptate și pentru a prelungi durata de viață a supapei. Primul pas într-un program de întreținere este o inspecție vizuală regulată. Supapa trebuie verificată pentru eventuale scurgeri externe, cum ar fi scurgeri de la etanșarea tijei sau garnitura corpului. De asemenea, supapa trebuie verificată pentru orice zgomot sau vibrație neobișnuită în timpul funcționării, care poate indica o problemă cu componentele interne. Un program bun de întreținere include un program planificat pentru dezasamblarea și inspecția componentelor interne.

Când o supapă cu glob este dezasamblată, discul și scaunul trebuie inspectate pentru uzură, zâmburi sau coroziune. Dacă discul sau scaunul este uzat, acesta poate fi adesea reparat prin șlefuire sau șlefuire. Lepuirea este un proces de utilizare a unei paste abrazive pentru lustruirea suprafețelor de etanșare. Acest lucru poate restabili performanța de etanșare a supapei fără a necesita înlocuirea discului sau a scaunului. Tija trebuie inspectată pentru uzură sau deteriorare. Ambalajul trebuie inspectat pentru scurgeri. Dacă ambalajul are scurgeri, acesta poate fi strâns sau înlocuit. Glanda de etanșare trebuie verificată pentru alinierea corectă. Garnitura trebuie strânsă la cuplul corect. Strângerea excesivă a garniturii poate cauza deteriorarea tijei și crește frecarea. Strângerea insuficientă va cauza scurgeri.

În fabrica noastră de la Huadu Valve Group Co., Ltd., am văzut o supapă Globe care, cu o întreținere adecvată, poate oferi zeci de ani de service. Un client, o centrală de generare a energiei, avea o supapă Globe care a fost în funcțiune de 35 de ani. Supapa a fost dezasamblată anual, inspectată, iar suprafețele de etanșare au fost șlefuite după cum era necesar. Supapa nu a necesitat niciodată o revizie majoră. Acesta este un caz excepțional, dar ilustrează faptul că, cu o îngrijire adecvată, o supapă glob poate oferi o durată de viață lungă. Recomandăm un program minim de întreținere de o inspecție vizuală anuală și o inspecție de dezasamblare completă la fiecare 3-5 ani, în funcție de condițiile de service.

Tabelul de mai jos rezumă practicile de întreținere recomandate pentru o supapă glob.

7. Întrebări frecvente (FAQ)

Întrebarea 1: De ce este preferată o supapă cu glob în detrimentul unei supape cu gură pentru aplicații de reglare?

Răspuns: O supapă cu glob este preferată în detrimentul unei supape cu poartă pentru reglare, deoarece designul său este proiectat special pentru modularea debitului. Discul unei supape glob se mișcă perpendicular pe scaun, permițând controlul precis al zonei de curgere. Calea fluxului creează, de asemenea, o cădere de presiune care face ca reglajul să fie mai eficient. O supapă cu gură, în schimb, este proiectată pentru serviciu complet deschis sau complet închis. Când o supapă de poartă este parțial deschisă, fluxul de mare viteză prin poartă și scaun provoacă o eroziune rapidă, ducând la scurgeri și defecțiuni. Fabrica noastră de la Huadu Valve Group Co., Ltd. produce valve Globe special concepute pentru aplicații de clasificare.

Întrebarea 2: Care este diferența dintre caracteristicile de curgere liniare și procentuale egale?

Răspuns: O caracteristică de curgere liniară înseamnă că debitul este direct proporțional cu cursa supapei. O deschidere de 10% are ca rezultat 10% din debitul maxim. Această caracteristică este ideală pentru aplicațiile în care căderea de presiune pe supapă este constantă. O caracteristică de debit procent egal înseamnă că fiecare creștere a cursei supapei crește debitul cu un procent fix din debitul de curent. O cursă de 10% poate crește debitul cu 20%. Această caracteristică este ideală pentru aplicațiile în care căderea de presiune variază, deoarece oferă un control mai stabil. Produsele noastre Globe Valve oferă ambele caracteristici, iar echipa noastră tehnică vă poate ajuta să alegeți cea potrivită pentru aplicația dvs.

Întrebarea 3: Cum pot determina dacă etanșarea supapei mele cu glob este defectă?

Răspuns: Cele mai comune semne ale unei etanșări defectuoase sunt scurgerile externe și incapacitatea de a opri complet fluxul. Dacă observați că lichidul picură din tija supapei sau în jurul capotei, garnitura sau etanșarea sunt probabil compromise. În plus, dacă supapa nu poate obține o închidere strânsă, discul și scaunul sunt probabil uzate sau deteriorate. În unele cazuri, o modificare a cuplului de operare necesar pentru a opera supapa poate indica, de asemenea, o problemă. Inspecția vizuală regulată și testarea funcțională sunt cele mai bune modalități de a detecta o etanșare defectă înainte de a duce la o problemă mai mare.

Întrebarea 4: Poate fi folosită o supapă cu glob pentru serviciul cu abur?

Răspuns: Da, supapele cu glob sunt utilizate în mod obișnuit pentru serviciul cu abur. Cu toate acestea, supapa trebuie selectată corespunzător pentru condițiile specifice de temperatură și presiune. Pentru serviciul cu abur la temperatură înaltă, se recomandă o supapă Globe cu un corp din oțel turnat și o garnitură cu fața dură (cum ar fi Stellite). Stratul dur din Stellite oferă o rezistență excepțională la uzură și poate rezista la fluxul de abur de mare viteză. Fabrica noastră de la Huadu Valve Group Co., Ltd. produce valve Globe special pentru service cu abur, cu o gamă de materiale pentru caroserie și ornamente pentru a se potrivi diferitelor condiții de operare.

Întrebarea 5: Care este durata de viață tipică a unei supape cu glob?

Răspuns: Durata de viață a unei supape glob depinde de mai mulți factori, inclusiv condițiile de funcționare, frecvența de funcționare și calitatea întreținerii. Într-un serviciu moderat, cu întreținere regulată, o supapă glob poate dura 20-30 de ani sau mai mult. În condiții severe de utilizare, cum ar fi aplicațiile la temperatură ridicată sau la presiune înaltă, cu cicluri frecvente, supapa poate fi inspectată și reparată mai des. Cu o întreținere corespunzătoare, inclusiv spărgerea regulată a suprafețelor de scaun și înlocuirea garniturii, o supapă glob poate oferi o durată de viață lungă și fiabilă. Produsele Globe Valve din fabrica noastră sunt proiectate pentru o durată lungă de viață și întreținere minimă.

8. Concluzie

Supapele cu glob sunt alegerea esențială pentru aplicațiile care necesită comutare frecventă și reglare precisă a debitului. Designul lor distinctiv, cu un disc care se mișcă perpendicular pe scaun, oferă o etanșare și o rezistență superioară la uzură în comparație cu alte tipuri de supape. Calea de curgere creează o cădere controlată de presiune, făcându-le ideale pentru reglare. Disponibilitatea diferitelor caracteristici de debit, cum ar fi procentul liniar și egal, permite un control precis asupra unei game largi de debite. Gama largă de materiale și configurații asigură că o supapă glob poate fi selectată pentru a satisface cerințele specifice oricărei aplicații, de la serviciul cu abur la temperatură înaltă până la condiții criogenice.

Cheia pentru maximizarea performanței și a duratei de viață a unei supape glob este selecția și întreținerea corespunzătoare. Evaluând cu atenție specificațiile tehnice, inclusiv dimensiunea supapei, presiunea nominală, intervalul de temperatură și materialul de tăiere, inginerii se pot asigura că supapa este potrivită cu aplicația. Un program regulat de întreținere, inclusiv inspecții vizuale și dezasamblare și renovare periodică, va prelungi durata de viață a supapei și va preveni defecțiunile neașteptate. La Huadu Valve Group Co., Ltd., ne angajăm să oferim produse Globe Valve de înaltă calitate și asistență tehnică expertă pentru a ajuta clienții noștri să-și optimizeze operațiunile. Gama noastră extinsă de produse Globe Valve și echipa noastră de ingineri cu experiență sunt gata să vă ajute cu cerințele specifice aplicației dumneavoastră.

Contactați Huadu Valve Group Co., Ltd. astăzipentru a discuta cerințele dvs. pentru supape glob și pentru a descoperi cum soluțiile noastre pot spori fiabilitatea și eficiența sistemelor dumneavoastră de control al debitului.
