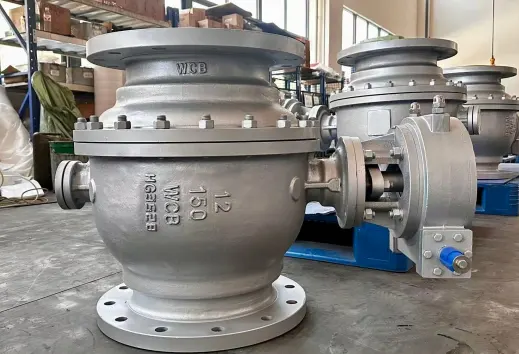

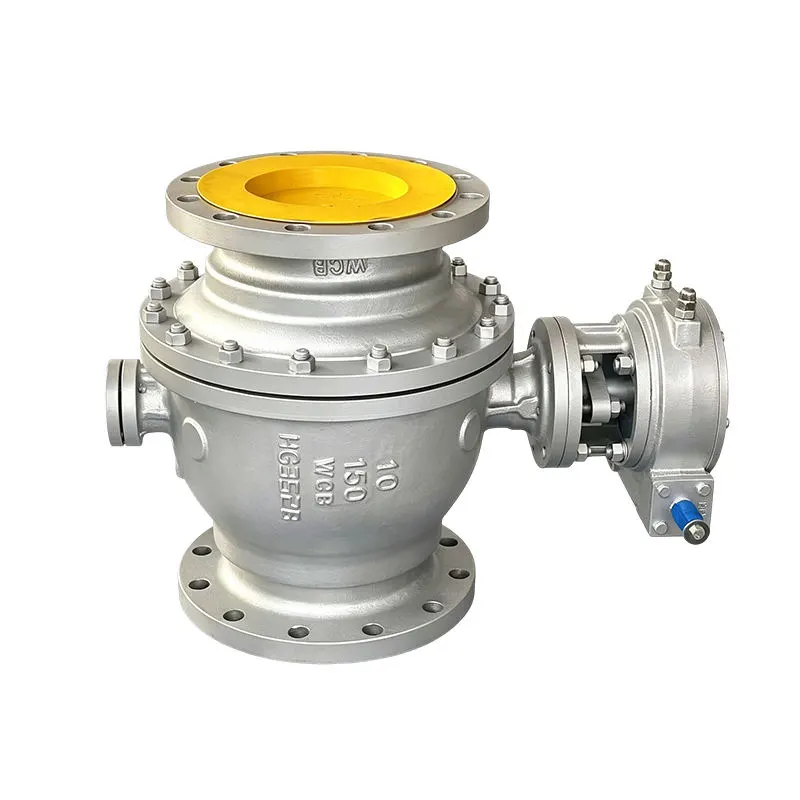

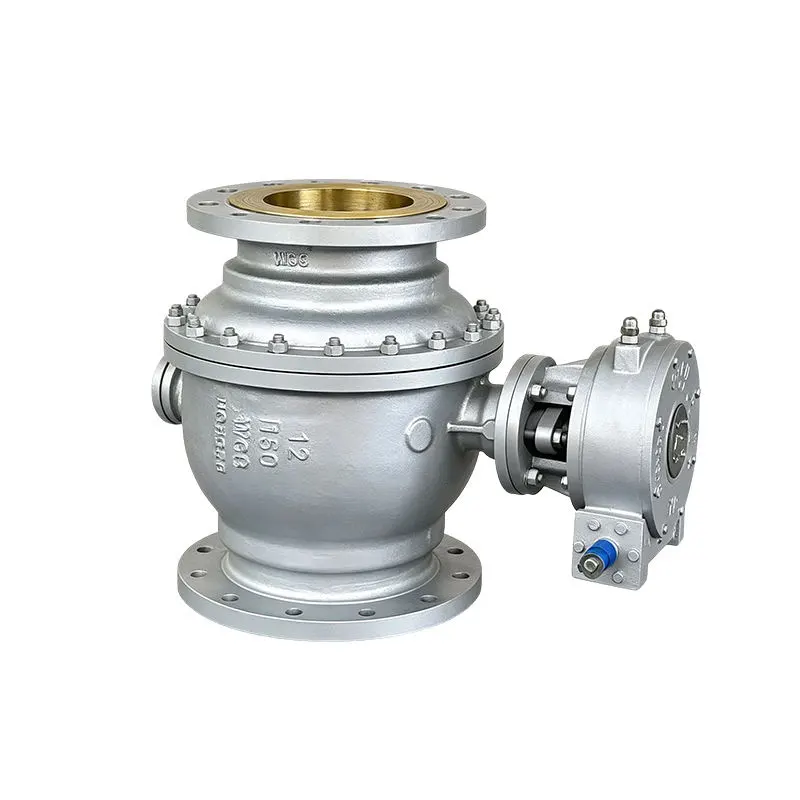

Supapă cu bilă fixă ​​din oțel carbon WCB

Supapa cu bilă fixă ​​din oțel carbon WCB este o supapă industrială pentru sarcini grele construită pentru izolarea conductelor și controlul debitului, fabricată de Huadu Valve Group. Adoptă un design cu bilă fixă ​​și un material din oțel carbon A216 WCB, potrivit pentru condițiile de lucru critice de înaltă presiune a conductelor.

Această supapă industrială funcționează fiabil în condiții de serviciu continuu de înaltă presiune și de funcționare cu ciclu lung, selectată pe scară largă pentru proiectele în care siguranța etanșării și durata de viață lungă sunt cerințe de bază.

Materia primă și avantaje structurale

Corp din oțel carbon Premium A216 WCB

Supapa cu bilă fixă ​​din oțel carbon WCB este turnată din oțel carbon A216 WCB, aducând următoarele merite principale:

-Rezistență mecanică ridicată și rezistență excelentă la impact

- Adaptabilitate bună la temperatură împotriva supratensiunii și loviturilor de berbec

-Grosime suficientă a peretelui pentru serviciul de clasă de înaltă presiune

-Inspecție turnare rigidă pentru a elimina defectele interne și de suprafață

Structură cu bilă fixă ​​montată pe trunion

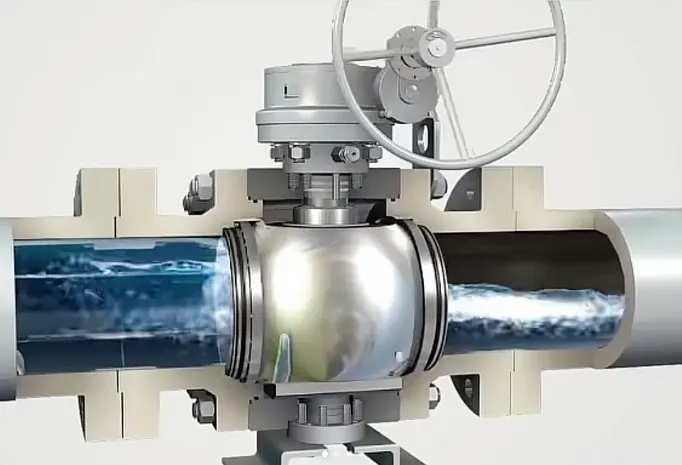

Spre deosebire de supapele cu bilă plutitoare obișnuite, designul nostru cu bilă fixă ​​cu trunion transferă cea mai mare parte a sarcinii de presiune a conductei către arborii suport superior și inferior. Bila rămâne blocată în poziție, astfel încât scaunele supapelor suportă doar o forță de contact minimă. Reduce foarte mult abraziunea scaunului chiar și cu cicluri frecvente de deschidere-închidere sub presiune ridicată susținută. Etanșarea bidirecțională stabilă previne scurgerea indiferent de direcția presiunii, îmbunătățind siguranța sistemului pentru buclele critice de proces.

Construcție optimizată de etanșare și siguranță

Ansamblul scaunului plutitor cu arc este echipat pentru această supapă cu bilă fixă ​​din oțel carbon WCB. Arcurile încorporate compensează uzura minoră după mii de operațiuni pentru a menține o performanță de oprire strânsă. Tija anti-explozie servește ca caracteristică standard de siguranță împotriva vârfurilor bruște de presiune. Garnitura cu mai multe straturi de grafit minimizează emisiile fugitive în jurul golurilor din tulpină. Toate componentele de etanșare sunt potrivite special pentru medii de lucru de înaltă presiune și temperatură medie în loc de piese de schimb generice.

Atribute cheie

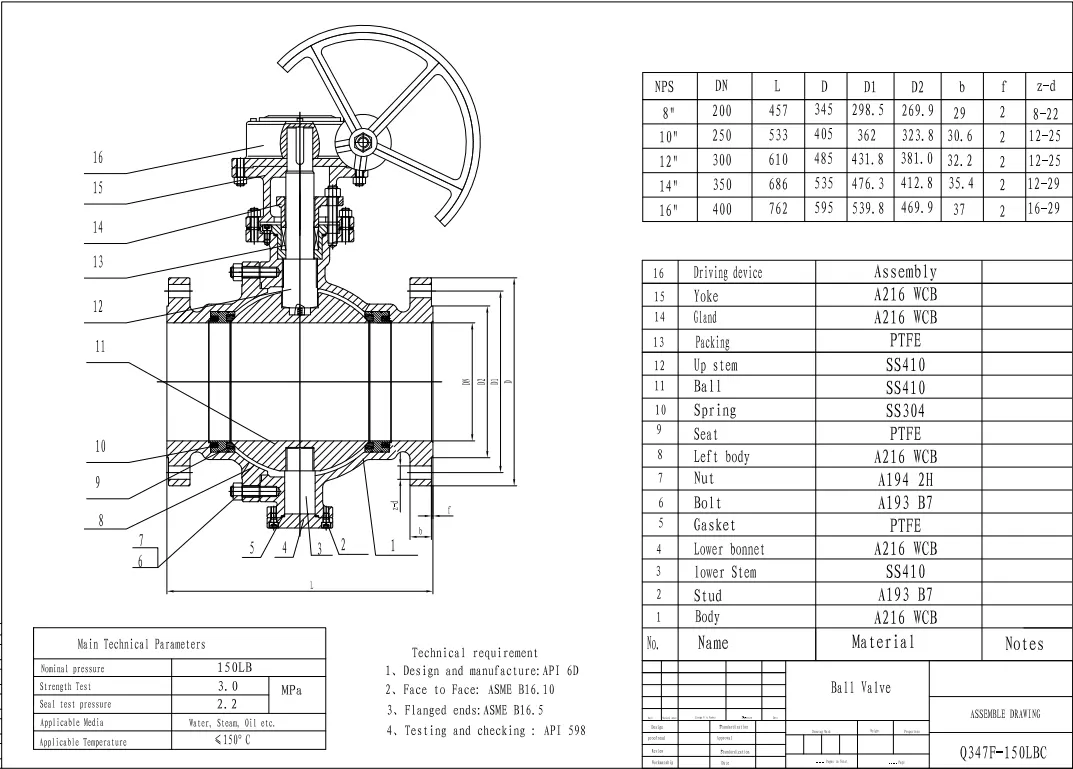

Specificatii tehnice

Parametri standard

Dimensiune: DN50-DN1200

Presiune nominală: Class150-Class2500

Material: oțel carbon A216 WCB

Structură: supapă cu bilă fixă ​​montată pe trunnion

Interval de temperatură: -29℃ ~ 425℃

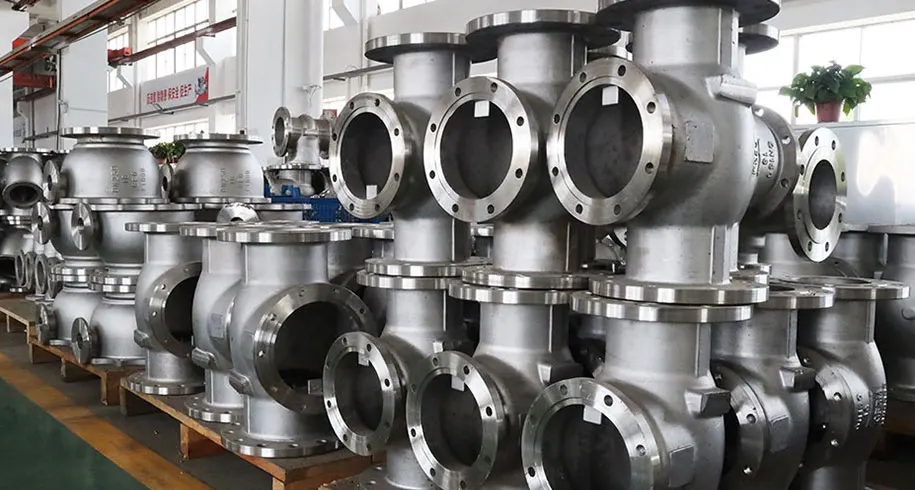

Procesul de fabricație

Supapa cu bilă fixă ​​din oțel carbon WCB trece prin:

- Productie de turnare calificata A216 WCB

- Tratament termic pentru o proprietate stabilă a materialului

- Prelucrare CNC de precizie pentru suprafete de etansare

- Asamblare cu componente de etanșare și servomotor asortate

Caracteristici de performanță

- Structură cu uzură redusă a trunionului pentru servicii frecvente de ciclism

- Oprire etanșă bidirecțională fiabilă

- Rată scăzută de defectare a scaunului sub presiune continuă ridicată în conductă

- Compatibil cu multiple optiuni de actionare: treapta manuala, pneumatica, electrica

- Proiectat pentru serviciul de izolare complet deschis/închis complet

Domenii de aplicare

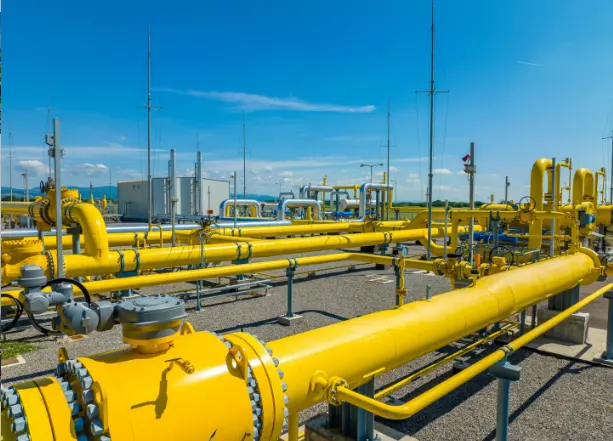

Industria petrolului și gazelor

Supapa cu bilă fixă ​​din oțel carbon WCB este aplicată pe scară largă în:

- Conducte principale de transport gaze naturale

- Linii de procesare a rafinăriilor de petrol

- Instalații de transfer al țițeiului

- Sisteme de conducte pentru stații de colectare a gazelor

Industria Petrochimică

- Bucle de proces petrochimic de înaltă presiune

- Conducte de izolare principală a unității de proces

- Circuite de fluide necorozive și ușor corozive la temperatură medie

Industria Energiei

- Conducta principală a procesului centrală

- Sisteme de bucle pentru instalații industriale pentru sarcini grele

Proiecte industriale generale

- Pachete noi de proiecte EPC

- Lucrări de renovare și modernizare a conductelor existente

- Site-uri industriale cu acces dificil de întreținere și cerințe ridicate de siguranță

Controlul calității și suport pentru achiziții de proiecte

În calitate de producător de supape certificat cu certificate ISO, CE și API, fiecare supapă cu bilă fixă ​​din oțel carbon WCB este supusă unor teste complete din fabrică înainte de expediere, inclusiv testul hidrostatic al carcasei, testul de etanșare a scaunului și inspecția dimensională. Testarea completă a piesei este implementată pentru supapele de dimensiuni mari pentru sarcini grele fără inspecție prin eșantionare. Verificarea materiilor prime, inspecția turnării, supravegherea ansamblului și testarea supapelor terminate parcurg întregul flux de producție. Certificatele de testare a materialelor și rapoartele de inspecție pot fi furnizate pentru depunerea ofertelor și acceptarea șantierului.

Opțiuni de configurare flexibile sunt disponibile în funcție de condițiile de lucru la fața locului, acoperind grade variate de presiune, combinații de materiale de etanșare și moduri multiple de operare. MOQ flexibil acceptă testarea eșantioanelor, aprovizionarea cu stocuri în loturi mici și comenzile de proiecte în vrac în volum mare. Robinetele fixe cu bilă WCB ale Huadu Valve Group sunt exportate la nivel global și câștigă comenzi repetate de la clienți industriali din întreaga lume.

Cum este construită etanșarea scaunului și a tijei pentru durabilitatea site-ului în lumea reală?

Folosim un scaun plutitor cu arc pentru această supapă cu bilă fixă. Arcurile interne mențin scaunul apăsat pe suprafața mingii. Atunci când uzura minoră are loc după mii de operațiuni, arcurile pot compensa golurile mici, menținând o performanță bună de etanșare în timp. Structura tijei anti-explozie este încorporată ca caracteristică de siguranță standard. În cazul unor vârfuri neașteptate de presiune a conductei, împiedică suflarea tijei. Garnitura din grafit cu mai multe straturi este prevăzută pentru etanșarea tijei, pentru a opri emisiile fugitive mici în jurul golului tijei. Aceste piese de etanșare nu sunt piese de schimb ieftine generice; sunt selectați pentru a se potrivi condițiilor de lucru cu presiune înaltă și temperatură medie.
