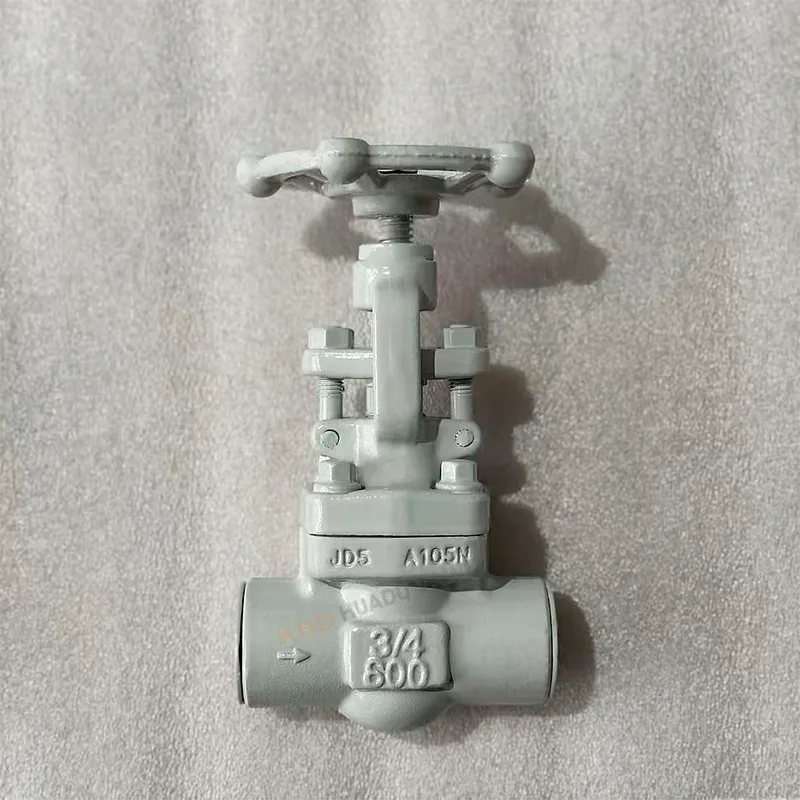

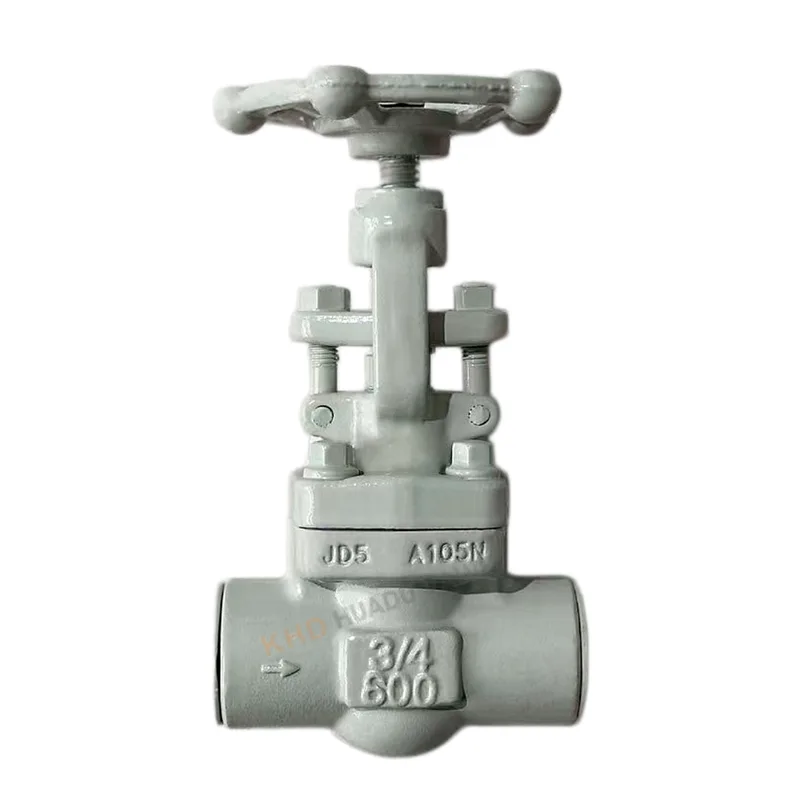

Supapă de gunoi forjată sudată

Supapa forjată, sudată cu mufă, este o supapă industrială de înaltă presiune concepută pentru închiderea conductelor și controlul debitului. Fabricat de Huadu Valve Group, folosește oțel carbon forjat A105N și este potrivit pentru condițiile de lucru din clasa 600. Este utilizat pe scară largă în sistemele petroliere, chimice, de putere și de abur de înaltă presiune, unde siguranța și performanța de etanșare sunt esențiale. Robinetul forjat forjat cu mufă asigură o funcționare stabilă și o durată lungă de viață în medii industriale solicitante.

Materia primă și avantaje structurale

Corp din oțel forjat de înaltă calitate

Supapa de gunoi forjată sudată cu mufă este realizată din oțel carbon forjat A105N, asigurând:

Rezistență și densitate ridicată

Rezistență excelentă la impact

Fără defecte de turnare, cum ar fi pori sau găuri de nisip

Inspecție strictă a materialelor

Fiecare lot de materii prime este testat folosind analiza spectrală pentru a asigura:

Compoziție chimică exactă

Fără materiale reciclate sau substandard

Performanță mecanică stabilă

Avantajele conexiunii soclu-sudură

Tipul de conexiune al supapei cu gură forjată, sudat cu mufă, oferă:

Performanță puternică de etanșare

Rezistență la presiune mai bună decât flanșele

Risc redus de scurgere în sistemul critic

Specificatii tehnice

Parametri standard

Dimensiune: DN15–DN50 (stoc obișnuit)

Presiune nominală: Clasa 300 / Clasa 600

Material: oțel carbon forjat A105N

Tip: robinet forjat, sudat cu mufă

Interval de temperatură: -29°C până la 570°C

Procesul de fabricație

Supapa forjată, sudată cu mufă, este produsă prin:

Forjare matriță integrală

Tratament termic (proces de normalizare)

Prelucrare CNC de precizie

Caracteristici de performanță

Precizia suprafeței de etanșare la nivel de microni

Performanță de etanșare fără scurgeri

Funcționare lină, fără blocaj

Potrivit pentru sistemele cu abur la temperatură înaltă

Domenii de aplicare

Industria petrolului și gazelor

Supapa de poartă forjată sudată cu priză este utilizată pe scară largă în:

Conducte de rafinărie

Sisteme de transmisie a uleiului

Instalatii de gaze naturale

Industria chimică

Conducte chimice de înaltă presiune

Sisteme de control al fluidelor corozive

Sisteme de intrare/ieșire a reactorului

Industria Energiei

Conducte de abur

Sisteme de energie termică

Conducte de condens

Utilizare industrială generală

Conducte de înaltă presiune cu diametru mic

Sisteme de izolare a echipamentelor

Aplicații de oprire de siguranță

Atributele cheie

FAQ

Ce este o conexiune priză-sudură?

O conexiune mufă-sudare este o metodă de îmbinare a țevii în care țeava este introdusă într-o mufă încasată și apoi sudată în jurul exteriorului. Este utilizat în mod obișnuit în sisteme de înaltă presiune, cu diametru mic.

În cazul unei supape forjate, sudate cu mufă, conducta este introdusă în mufa de la capătul supapei și sudată pentru a forma o îmbinare puternică, rezistentă la scurgeri.

Caracteristici cheie ale conexiunii mufă-sudură

Rezistență ridicată și rezistență la presiune

Performanță excelentă de etanșare

Potrivit pentru conducte mici DN15–DN50

Risc redus de scurgere în comparație cu îmbinările filetate

Frecvent în sistemele de petrol, gaz și abur

Supapele de sudură cu mufă trebuie dezasamblate înainte de sudare?

Da, absolut. Înainte de a instala un robinet forjat forjat, supapa NU trebuie asamblată parțial în timpul sudării.

Practică corectă de instalare:

Scoateți componentele interne dacă este posibil (sau asigurați-vă că supapa este complet deschisă)

Introduceți țeava complet în priză

Mențineți un spațiu mic de expansiune (~1,5–2 mm)

Efectuați sudarea numai pe îmbinarea exterioară

Lăsați răcirea înainte de a acționa supapa

Note importante:

Evitați supraîncălzirea corpului supapei

Împiedicați pătrunderea zgurii de sudură în cavitatea supapei

Asigurați-vă alinierea corectă înainte de sudare

Sudarea necorespunzătoare poate deteriora suprafețele de etanșare și poate reduce durata de viață a supapei.

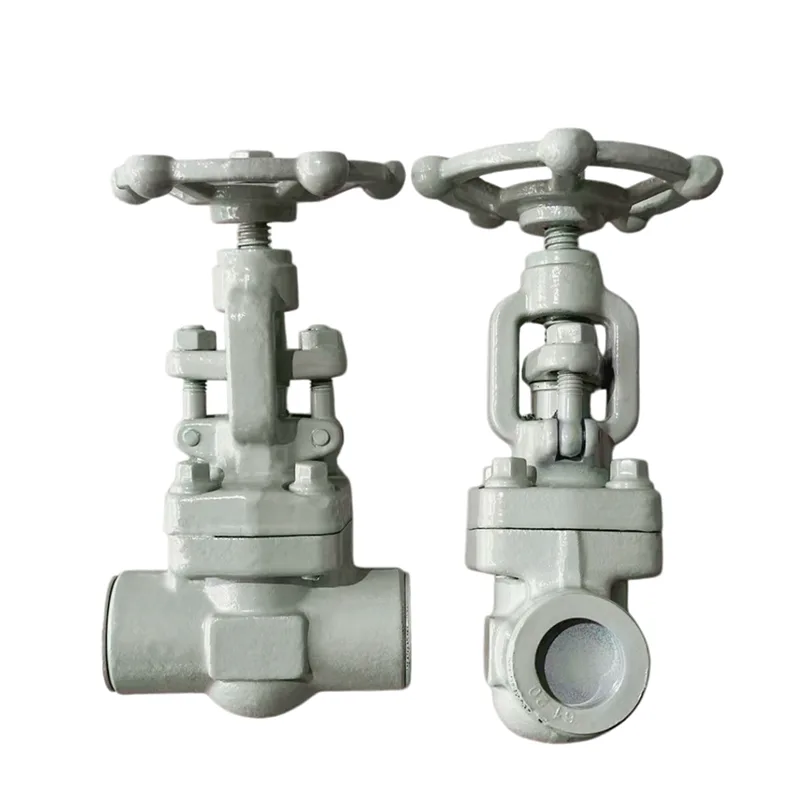

Care este diferența dintre OS&Y și capota cu șuruburi?

Acestea sunt două modele structurale diferite utilizate în supapele cu poartă.

OS&Y (Șurub și jug exterior)

Filetul tijei este în afara corpului supapei

Mișcarea vizibilă a tijei indică starea de deschidere/închidere

Monitorizare mai ușoară de întreținere și funcționare

Frecvent în sistemele industriale și de protecție împotriva incendiilor

Capotă cu șuruburi

Capota este conectată la corpul supapei folosind șuruburi

Design intern al tijei (nu este vizibil la exterior)

Structură compactă

Utilizat pe scară largă în aplicații industriale generale

Comparatie simpla:

OS&Y = vizibilitate externă + monitorizare ușoară a funcționării

Capotă cu șuruburi = structură compactă + rentabilă

Ambele tipuri pot fi aplicate într-un robinet forjat, sudat prin mufă, în funcție de cerințele proiectului.
