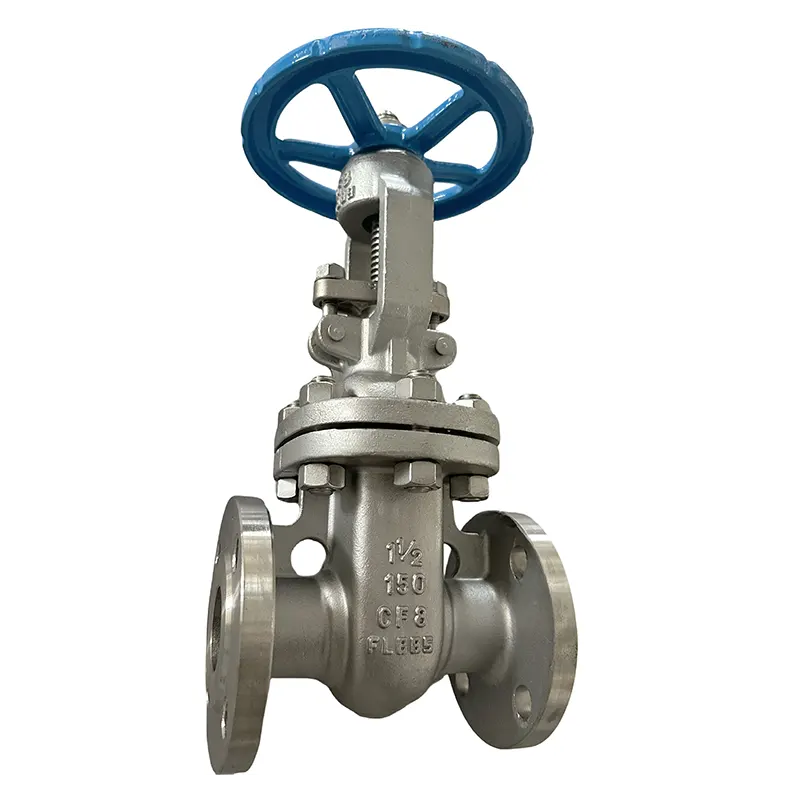

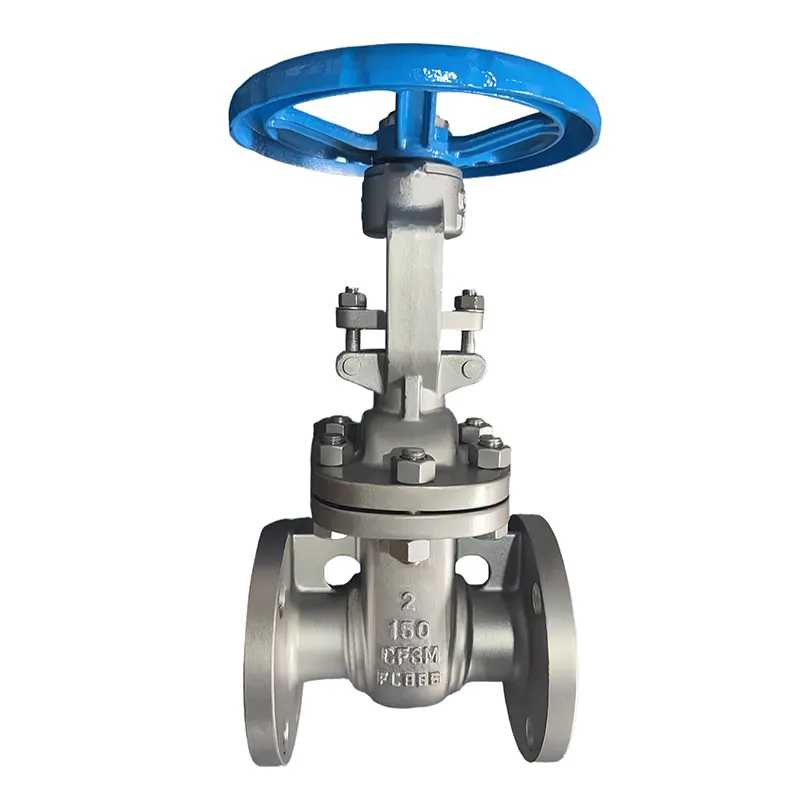

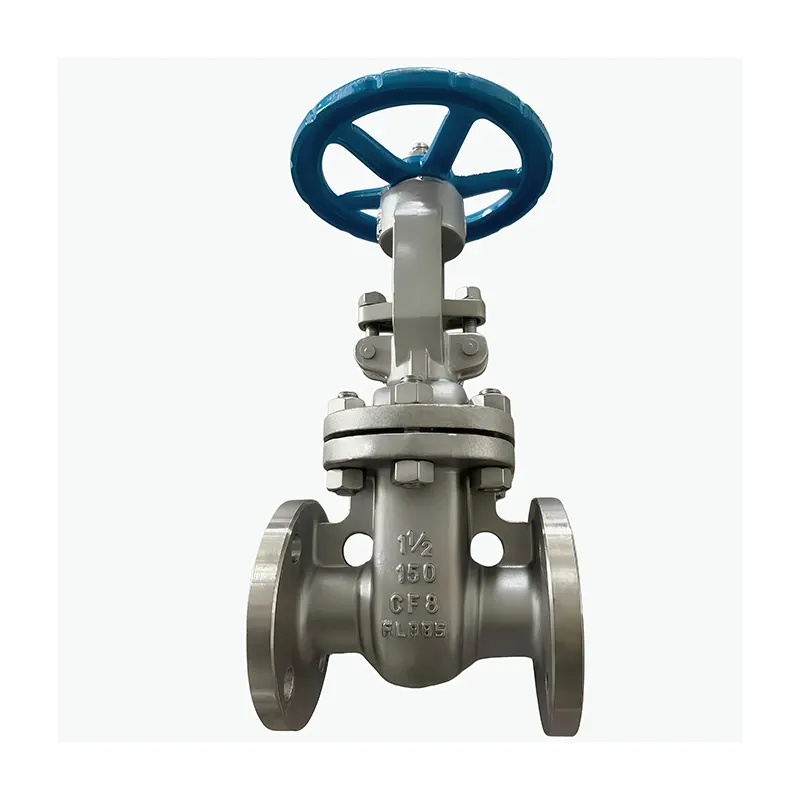

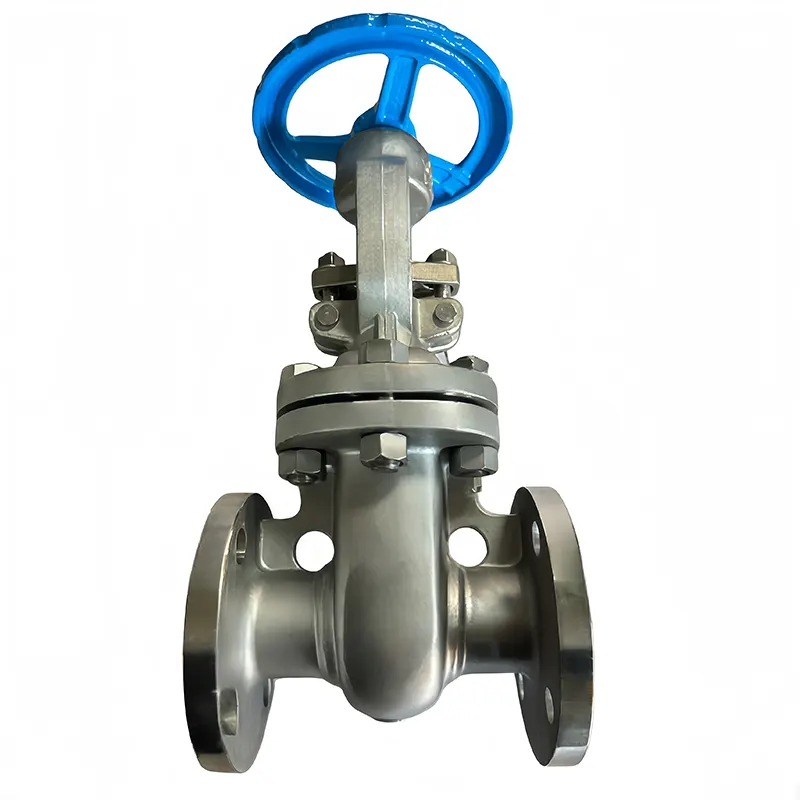

Capăt cu flanșă pentru supapă

Există diferențe majore între îmbinarea cu flanșă și îmbinarea filetată cu șuruburi pe robinetele cu șarță?

Conexiunile cu flanșe folosesc flanșe, șuruburi și garnituri potrivite pentru a lega conductele și supapele. Se potrivesc cu diametre mari de conducte și linii industriale de înaltă presiune. Dezasamblarea pentru reparații este simplă, iar performanța de etanșare rămâne stabilă pe termen lung.

Capetele filetate se înșurubează direct pe țevi mici fără flanșe. Acestea costă mai puțin și ocupă mai puțin spațiu de instalare, dar se potrivesc doar liniilor de service luminoase de dimensiuni mici, de joasă presiune. Îmbinările filetate sunt predispuse la infiltrații în condiții de temperatură ridicată și în condiții dure de lucru și sunt dificil de demontat ulterior.

Atribute cheie

Este în regulă să folosiți supape cu șartă cu flanșă pentru a încetini sau regla fluxul de fluid?

Nu recomandăm deloc limitarea debitului cu supape cu șartă cu flanșă. Aceste supape sunt proiectate strict pentru stări complet deschise sau complet închise.

Menținerea penei întredeschisă permite fluidului care curge rapid să afecteze continuu suprafața de etanșare, care va zgâria și va uza rapid scaunul, rezultând în scurgeri permanente. Deschiderea parțială declanșează, de asemenea, vibrații puternice și lovitură de berbec care dăunează supapei și conductelor conectate. Supapele cu glob sau supapele cu bilă sunt mult mai potrivite dacă este necesară reglarea debitului.

În ce intervale obișnuite de dimensiuni și valori nominale de presiune se întâlnesc de obicei capătul cu flanșă pentru supapă cu gură?

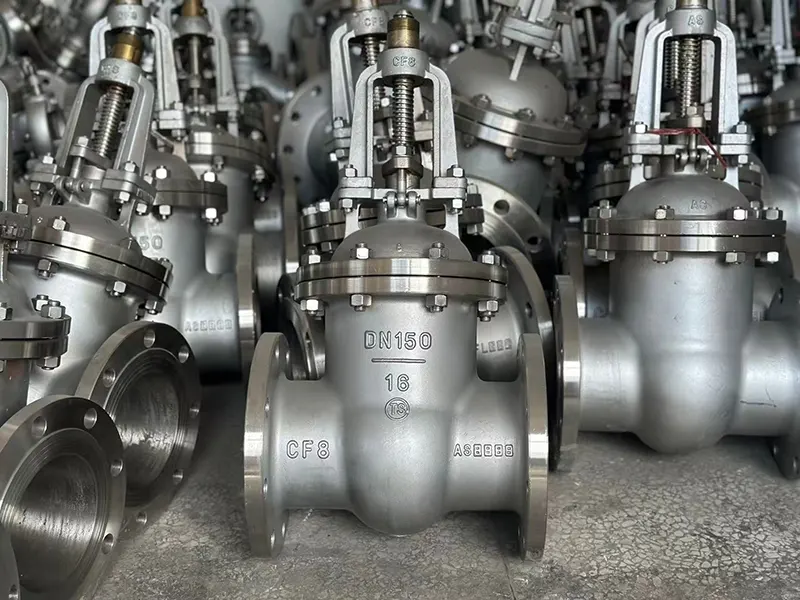

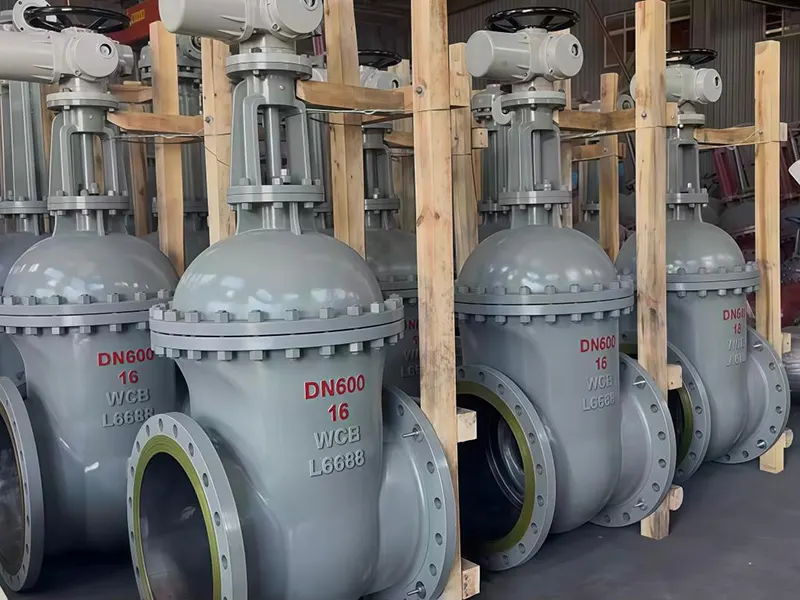

Dimensiunile nominale comune acoperă DN50 până la DN1200. DN80, DN100, DN150, DN200 și DN300 sunt dimensiunile noastre cele mai vândute pentru proiecte industriale și municipale.

Clasele standard de presiune includ două sisteme principale:

Standard GB PN10, PN16, PN25, PN40; Clasa ANSI 150, Clasa 300, Clasa 600.

PN16 și Clasa 150 funcționează pentru majoritatea conductelor de apă, abur și produse chimice generale, în timp ce nivelurile de presiune mai ridicate se ocupă de scenarii de lucru petrochimice și cu abur la temperaturi ridicate.

Ce materii prime tipice sunt adoptate pentru fabricarea supapelor cu șartă cu flanșă?

Materialele corpului supapei și panei sunt alese în funcție de mediu și temperatură:

Oțel carbon WCB: alegerea noastră principală, rezistență solidă pentru ulei obișnuit, apă și abur la temperatură medie

Oțel inoxidabil SS304 / SS316: anticoroziune, ideal pentru conducte chimice de lichide și apă de mare

Fontă ductilă: alegere economică pentru sistemele municipale de apă curată de joasă presiune

Diferite accesorii de etanșare sunt, de asemenea, potrivite: garnitură de grafit pentru abur la temperatură înaltă, RPTFE pentru medii slab corozive și aliaj dur Stellit pentru suprafețe de etanșare rezistente la uzură la presiune înaltă.

Ce pași zilnici de întreținere ar trebui să urmăm pentru capatul cu flanșă pentru supape de blocare?

Efectuarea unor verificări simple regulate poate face ca supapa ta să dureze mult mai mult.

Asigurați-vă că deschideți sau închideți complet supapa, nu o lăsați pe jumătate deschisă, deoarece aceasta va uza rapid etanșarea.

Verificați șuruburile flanșei la fiecare câteva luni. Strângeți-le pe cele slăbite și înlocuiți garniturile vechi dacă observați scurgeri în jurul îmbinării.

Puneți lubrifiant special pe tija supapei din când în când, astfel încât mânerul să se rotească fără probleme, fără să se blocheze.

Îndepărtați praful și acumularea de substanțe chimice de pe supapă din exterior pentru a opri formarea ruginii pe corp și pe flanșe.

Dacă supapa încă mai curge când este închisă complet, demontați-o pentru a curăța sau a schimba pene uzate și scaune de etanșare.

Dacă supapa nu va fi folosită o perioadă, lăsați-o complet deschisă și acoperiți tija pentru a o proteja de rugină și murdărie.
