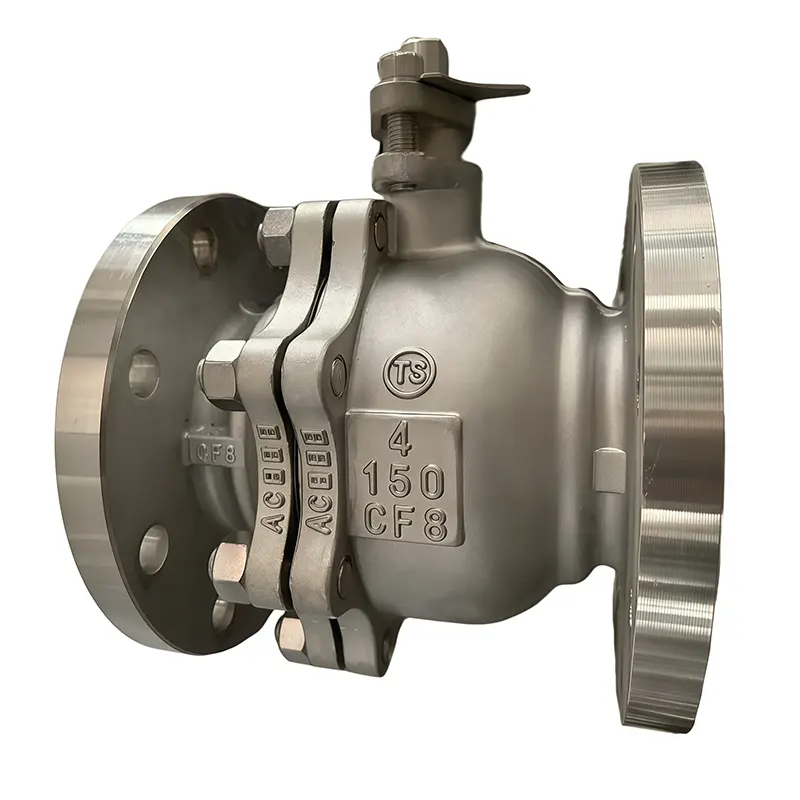

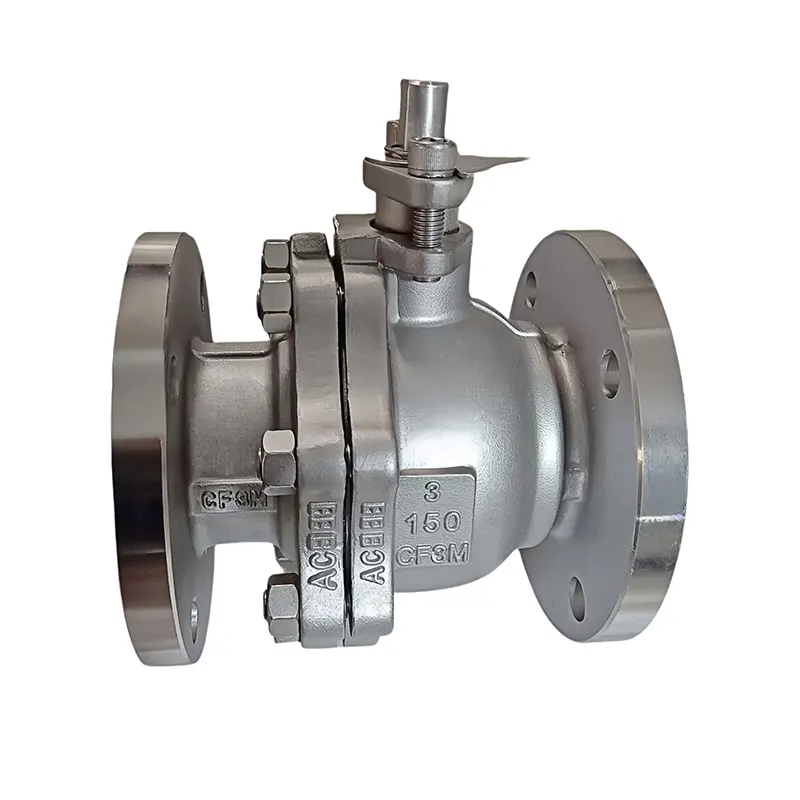

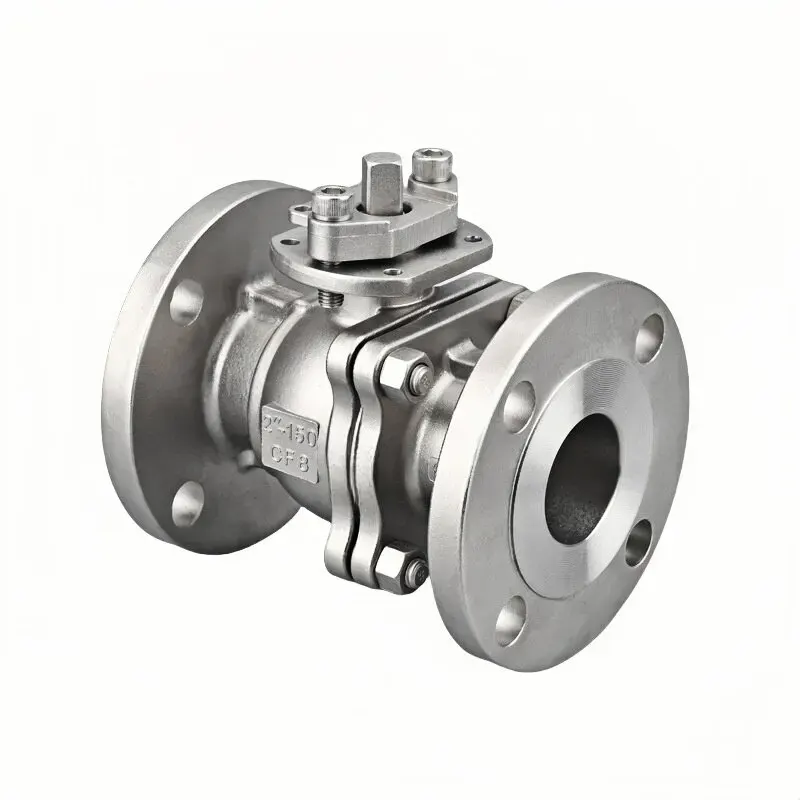

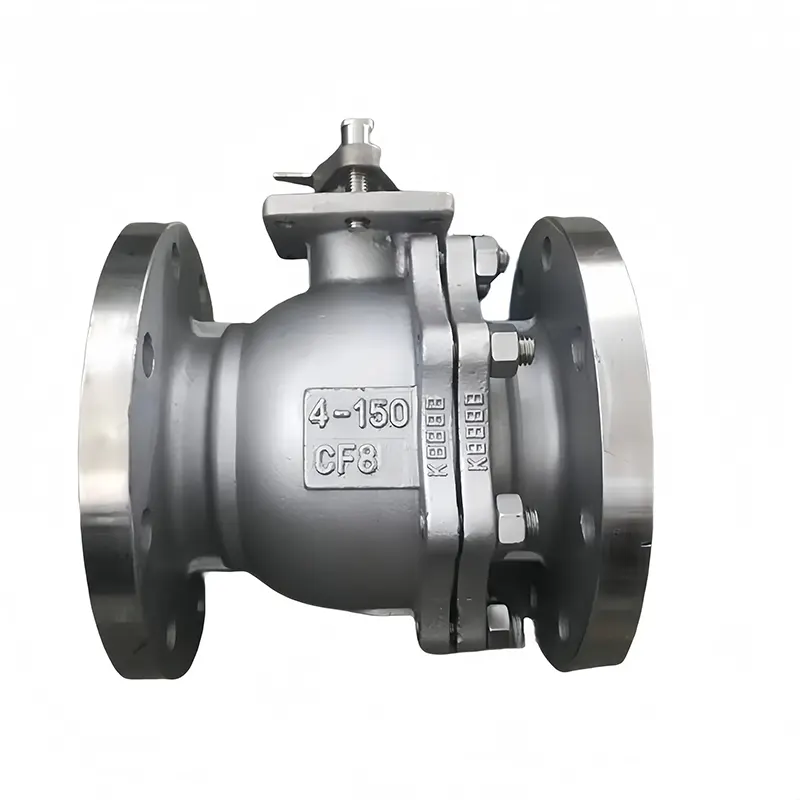

Supapă manuală cu bilă din oțel inoxidabil

Supapa manuală cu bilă din oțel inoxidabil este o supapă de izolație și reglare acționată manual, proiectată pentru controlul fluidului la fața locului. Produs la fabrica Huadu Valve, folosește oțelul inoxidabil de înaltă specificație pentru a aborda diverse medii de lucru industriale non-extreme.

Găsește o desfășurare puternică în procesarea apei, produse chimice ușoare, produse farmaceutice alimentare, conducte maritime de coastă și instalații generale, unde igiena, performanța antirugină și funcționarea fără energie sunt foarte apreciate.

Această supapă manuală cu bilă menține performanța constantă chiar și în condiții de funcționare ciclică continuă în medii dificile de instalație.

Atribute cheie

Materia primă și avantaje structurale

De ce oțelul inoxidabil iese în evidență pentru corpurile de supape

Robinetul nostru manual cu bilă este forjat/turnat din oțel inoxidabil SS304 și SS316 atent selectat (clasele de turnare CF8 / CF8M).

În loc de oțel carbon de bază, oțelul inoxidabil aduce rezistență inerentă împotriva ruginii, oxidarii și atacului chimic ușor. Acest lucru îl face ideal pentru atelierele de instalații umede, instalațiile de coastă și fluidele de proces ușor corozive.

Tehnicile avansate de formare dintr-o singură bucată elimină defectele interne ascunse, cum ar fi gurile de suflare sau incluziunile de nisip. Corpul finit oferă rezistență mecanică solidă, toleranță bună la șocuri și capacitate stabilă de susținere a presiunii. Funcționarea pe termen lung nu va declanșa cu ușurință deformarea corpului sau infiltrarea articulațiilor, reducând cheltuielile generale de întreținere a instalației.

Varianta SS316 excelează atunci când sunt implicate fluide încărcate cu clorură sau care conțin sare. Pentru utilitățile standard de apă, aer și gaz, SS304 rămâne alegerea echilibrată, care economisește bugetul pentru majoritatea cumpărătorilor de peste mări.

Verificarea materiilor prime rigide

Fiecare lot de material primit trece prin verificări de laborator pentru a garanta:

- Compoziția chimică se potrivește strict cu specificațiile SS304 / SS316 / CF8 / CF8M

- Zero material reciclat sau înlocuitor inferior

- Proprietăți mecanice consistente pentru a face față condițiilor reale ale șantierului

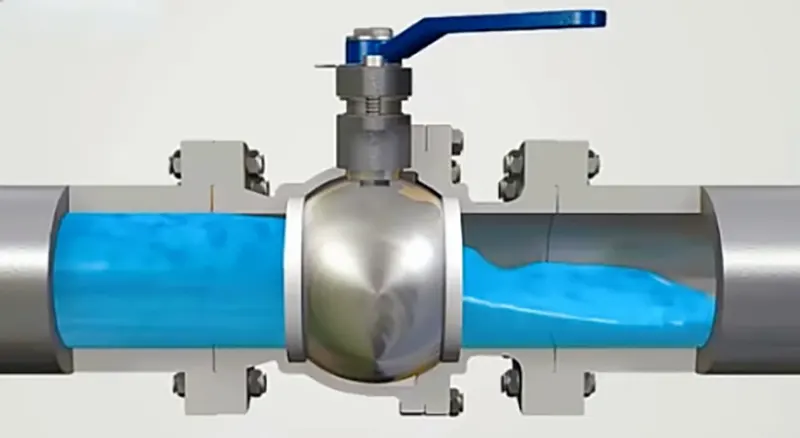

Floating Ball Manual Architecture Edge

Adoptăm principiul dovedit a bilei plutitoare, asociat cu o pârghie de mână prietenoasă cu oamenii, concepută pentru utilizarea site-ului în lumea reală:

-Acționare complet manuală: fără electricitate, fără alimentare cu aer; evitați hardware-ul auxiliar suplimentar și riscurile de defecțiuni asociate

- Instalare simplă, operare intuitivă și întreținere la fața locului cu barieră redusă

- Traseul optimizat al debitului cu diametrul complet reduce turbulența debitului, permițând un debit mediu fluid fără cădere de presiune inutilă

- Scaunele din PTFE împerecheate cu precizie și bila plutitoare lustruită realizează o închidere strânsă în intervalul de temperatură de presiune nominală

- Mânerul opțional blocabil de câmp restricționează rotația aleatorie, prevenind eficient operarea greșită accidentală de către personalul de pe șantier

- Conceput pentru serviciu de izolare complet deschis/închis complet; nu este recomandată accelerarea prelungită în poziția semideschisă.

Opțiuni flexibile de conectare pentru diverse conducte

Sunt oferite mai multe configurații de capete: capete filetate, capete cu flanșe, conexiuni sanitare rapide cu cleme.

- Spectru larg de dimensiuni care acoperă 1/2" până la 4 inci, compatibil cu mai multe clase de presiune

- Funcționează la fel de bine pentru liniile de instrumente cu diametru mic și izolarea conductei principale cu debit mare

- Fabricat conform standardului ASME B16.34, interschimbabil cu structurile de conducte globale principale

- Echipa noastră de ingineri poate evalua desenele clienților și poate dezvolta soluții personalizate pentru cerințe dimensionale nestandard.

Sistem de etanșare bine gândit

Ansamblul de etanșare este reglat pentru rezistență pe termen lung pe teren:

- Scaunul din PTFE cu autolubrifiere reduce frecarea în timpul rotației pârghiei, protejând suprafața bilei lucioase împotriva uzurii

- Performanță de închidere etanșă bidirecțională pentru apă, ulei, gaz și fluide de proces ușor corozive

- Aranjamentul optimizat al garniturii tijei suprimă scurgerile fugitive de-a lungul arborelui supapei

- Proprietatea antifouling, anticalcar păstrează curățenia medie, potrivindu-se perfect în scenariile de producție igienice.

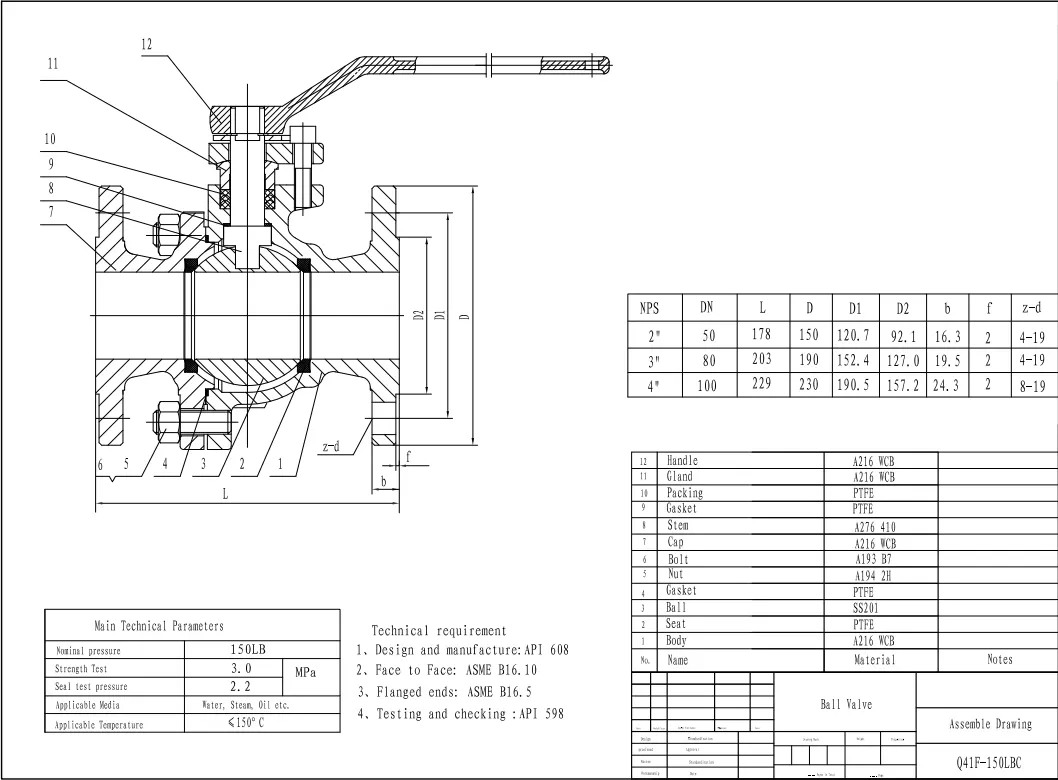

Specificatii tehnice

Parametri standard

Dimensiune: 1/2"-4" (produse stoc disponibile)

Clasa de presiune: PN16 / PN25 / PN40/PN64/PN100

Material caroserie: SS304(CF8), SS316(CF8M)

Tip supapă: supapă manuală cu bilă din oțel inoxidabil

Forma de conectare: filetat / cu flanșă / clemă sanitară

Temperatura de lucru: -20°C ~ 180°C (depinde de compusul scaunului)

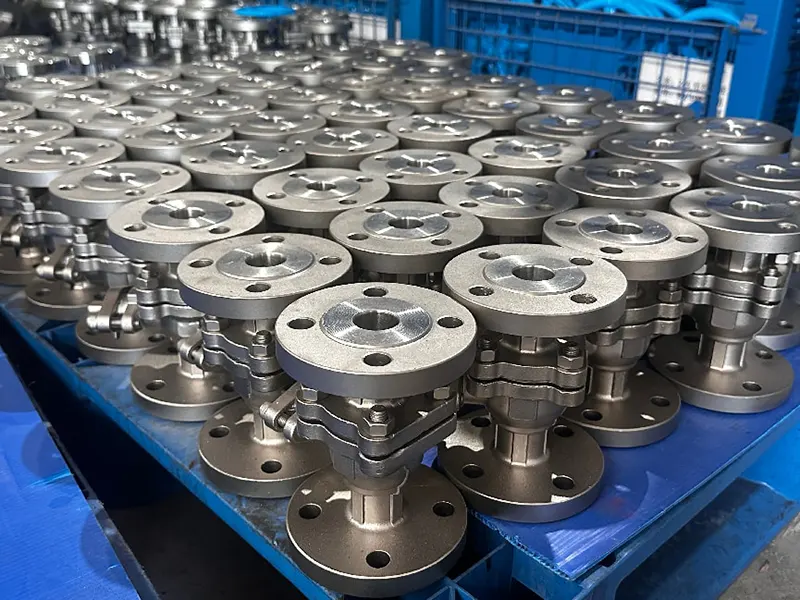

Fluxul de lucru de producție

Supapa noastră manuală cu bilă din oțel inoxidabil trece prin pași completi de producție:

-Turnare/forjare de precizie din oțel inoxidabil

-Tratament termic pentru a stabiliza atributele mecanice ale materialului

-Prelucrare CNC de înaltă precizie pentru bile, fețe de etanșare și capete de legătură

-Ansamblu unitate completă cu pârghie manuală; Mâner blocabil montat la cerere

Repere de performanță

- Rezistență remarcabilă la rugină și coroziune

- Design cu alezaj complet pentru pierderi minime de presiune

- Închidere etanșă bidirecțională fiabilă pentru lichid și gaz

- Funcționare manuală fără putere, adaptabilitate ridicată la locație

- Accesoriu de blocare a mânerului pentru antifuncționare greșită

- Conform cu normele internaționale de conducte ASME B16.34

Domenii de aplicare

Sectorul de tratare a apei

Supapa manuală cu bilă din oțel inoxidabil este aplicată pe scară largă în:

-Rețele municipale de alimentare cu apă și conducte de tratare

-Circuite auxiliare ape circulante si ape uzate

-Izolarea conductei de apă curată și punctele de comutare

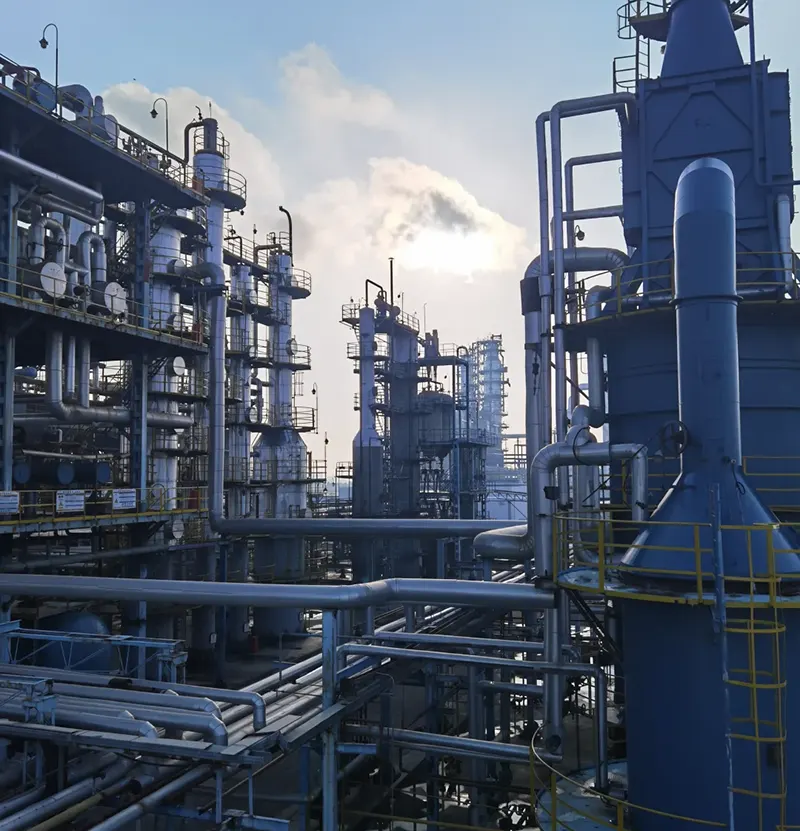

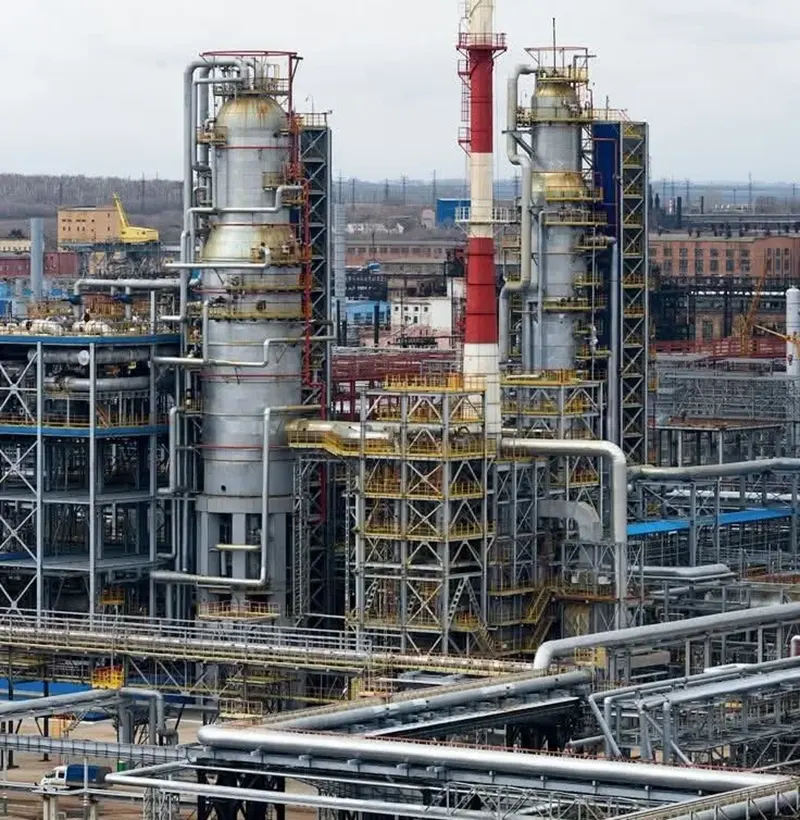

Sectorul Chimic și Petrochimic

- Conducte generale pentru procese chimice ușoare

- Bucle de control al fluidului coroziv ușor

- Rețele de conducte auxiliare pentru uzine petrochimice

Alimentare, băuturi și sector farmaceutic

- Conducte sanitare pentru liniile de producție de alimente și băuturi

- Conducte de proces în cadrul atelierelor farmaceutice

- Transfer igienic de fluide acolo unde este obligatoriu lipsit de contaminare

Scenarii maritime și industriale generale

- Sisteme de conducte marine de coastă și de lângă țărm

- Controlul buclei auxiliare pentru proiectele de șantier ale contractantului de inginerie

- Stoc de rezervă în mișcare rapidă pentru distribuitori locali și lucrări de revizie a fabricii

Sfaturi de operare la fața locului și asistență globală pentru proiecte

Pentru a maximiza durata de viață: curățați zgura de sudură și resturile solide din interiorul conductelor înainte de instalare. Nu aplicați forță brută manetei de mână. Efectuați cicluri periodice de cursă completă pentru a opri lipirea sigiliului după o așteptare statică lungă. Scurgerile minore ale tijei pot fi remediate printr-o ușoară ajustare a garniturii. Includeți îmbinările și starea mânerului în rundele dvs. obișnuite de inspecție a fabricii.

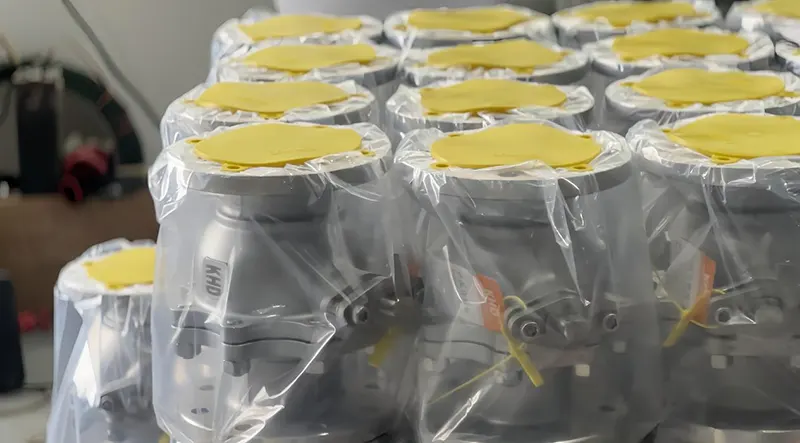

În calitate de producător de supape certificat API, ISO, CE, fiecare unitate trece testul de presiune, testul de scurgere și inspecția vizuală înainte de expediere. Fluxul nostru complet de lucru QC acoperă verificarea materiilor prime, prelucrarea de precizie prin validarea produsului finit. Certificatele de testare a materialelor pot fi furnizate pentru depunerea ofertelor și acceptarea la fața locului a proiectelor de peste mări.

Serviciile personalizate OEM și ODM flexibile sunt accesibile: reglarea materialului, dimensionarea specială, finisarea suprafeței, gravarea logo-ului și optimizarea stării personalizate sunt toate acceptate. MOQ flexibil găzduiește probe mici, precum și comenzi în vrac în masă pentru proiecte la scară largă.

Robinetele noastre cu bilă manuale din oțel inoxidabil au câștigat o largă recunoaștere pe piață în Asia de Sud-Est, Orientul Mijlociu, Africa, Europa și nu numai. Datorită performanței consistente pe teren și durabilității dovedite pe termen lung, am construit parteneriate solide pe termen lung cu distribuitorii, contractorii de inginerie și operatorii de fabrici finale din întreaga lume. Indiferent dacă aveți nevoie de unități de încredere pentru lansarea în curs de desfășurare a proiectelor sau pentru reaprovizionarea regulată a stocurilor, nu ezitați să luați legătura cu echipa noastră. Suntem gata să împărtășim fișe tehnice complete și cotații competitive adaptate cerințelor dumneavoastră reale.
