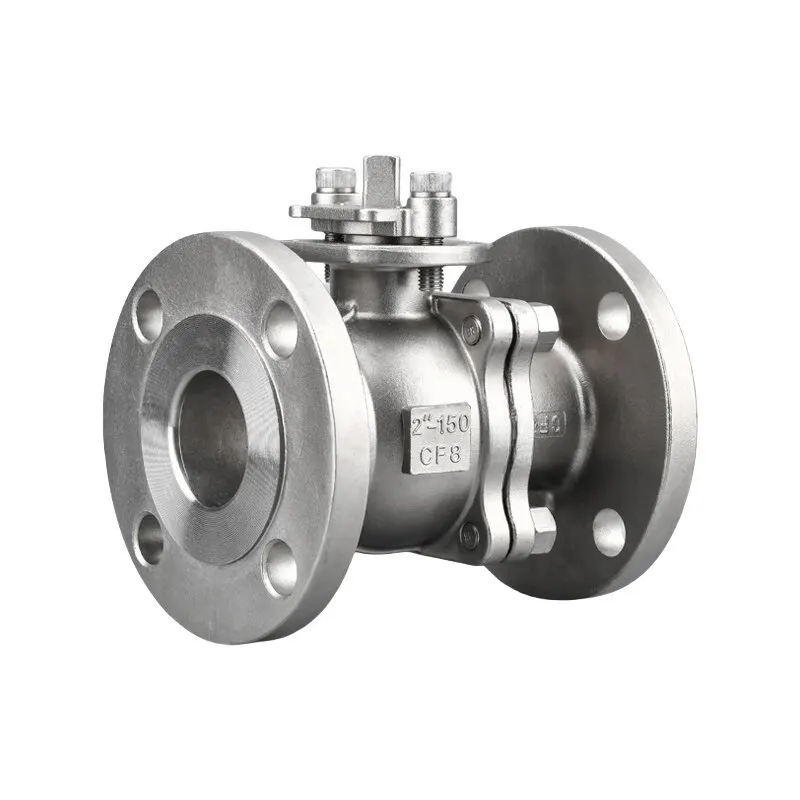

Supapă manuală cu bilă din oțel inoxidabil

Supapa cu bilă manuală din oțel inoxidabil din 2 bucăți este o supapă industrială versatilă concepută pentru închiderea conductelor și controlul debitului. Fabricat de Huadu Valve Group, folosește material din oțel inoxidabil SS304 / SS316 și este potrivit pentru condițiile industriale generale de lucru.

Este utilizat pe scară largă în instalațiile de tratare a apei, conductele chimice auxiliare, liniile de proces de calitate alimentară și conductele marine la bord, unde rezistența la coroziune și întreținerea convenabilă sunt esențiale.

Acestea asigură o funcționare stabilă și o durată lungă de viață în medii industriale solicitante.

Atribute cheie

Materia primă și avantaje structurale

Constructie practica a caroseriei din doua piese

Supapa cu bilă manuală din oțel inoxidabil din 2 bucăți adoptă un design din două piese cu corp divizat, aducând aceste merite principale:

- Dezasamblare ușoară pentru inspecție și înlocuire a pieselor de schimb fără a scoate întreaga supapă din conductă

- Bilă, scaune și tijă accesibile după slăbirea șuruburilor de conectare, economisind timp de întreținere de rutină

- Greutate totală rezonabilă, mai ușoară decât supapele cu bilă turnate cu flanșă completă pentru o manipulare și instalare mai simplă

-Șuruburile corpului cu cuplu uniform previn scurgerea articulațiilor în cazul fluctuațiilor normale de presiune

- Suportă înlocuirea independentă a componentelor interne în loc de eliminarea completă a supapei la uzura scaunului

Corp din oțel inoxidabil de înaltă calitate

Supapa cu bilă manuală din oțel inoxidabil din 2 bucăți este fabricată din opțiuni de oțel inoxidabil SS304 și SS316, asigurând:

- Performanță superioară anti-rugină și anticoroziune pentru medii umede, sărate și ușor corozive

- Nu există resturi de rugină care să contamineze mediile care curg pentru conductele de apă și igienice

- Defecte interne de turnare reduse pentru performanță anti fisurare și anti deformare în cazul ciclismului frecvent

- Scăderea defecțiunilor neplanificate și a cheltuielilor de înlocuire pe termen lung

Inspecție strictă a materialelor

Fiecare lot de materii prime este testat pentru a se asigura:

- Compoziția exactă a materialului pentru clasele SS304 / SS316

- Fără materiale reciclate sau substandard

- Performanță mecanică stabilă pentru funcționare continuă pe teren

Avantajele funcționării mânerului cu pârghie manuală

Conexiunea mânerului cu pârghie a supapei cu bilă manuală din oțel inoxidabil din 2 bucăți oferă:

- Funcționare simplă la oprire la 90 de grade, nu este necesară alimentarea cu energie electrică sau aer comprimat

- Feedback vizual clar privind poziția pentru o evaluare rapidă a stării la fața locului

- Dispozitiv de blocare opțional pentru gestionarea siguranței împotriva manipulării

- Placă de montare standard ISO 5211 pentru montarea ulterioară a actuatorului fără modificarea caroseriei

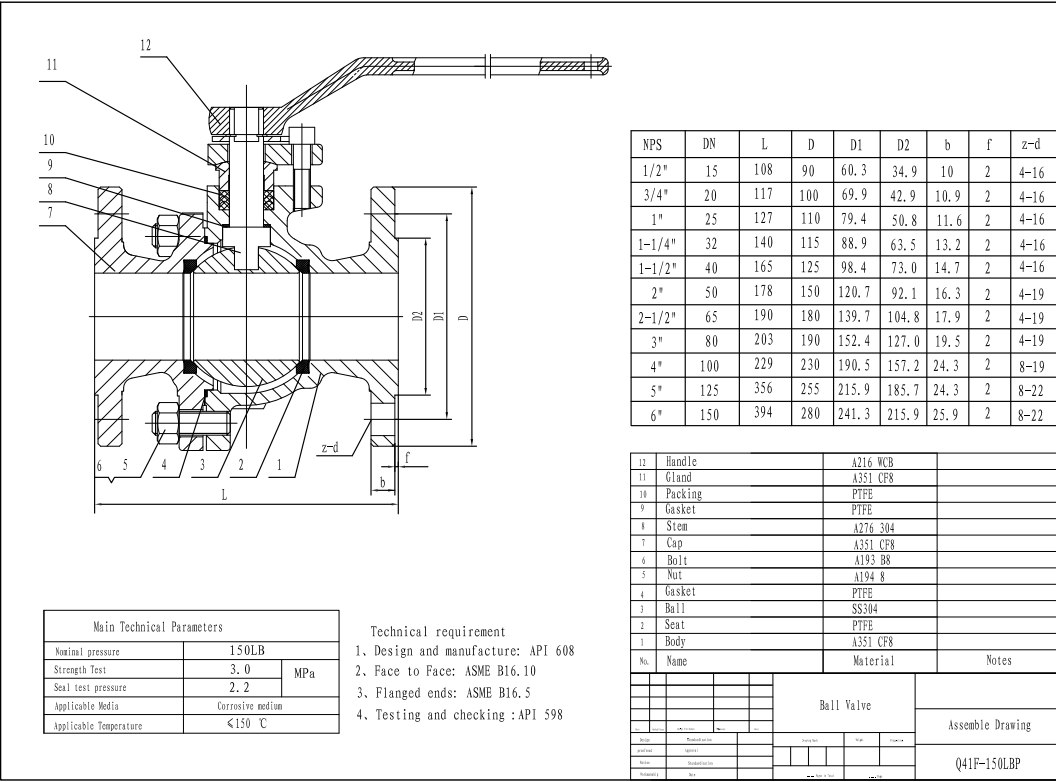

Specificatii tehnice

Parametri standard

Dimensiune: DN15-DN100 (stoc normal)

Presiune nominală: PN16 / PN25 / PN40/PN64/PN100

Material: oțel inoxidabil SS304, SS316

Interval de temperatură: -20°C până la 180°C (în funcție de materialul scaunului)

Procesul de fabricație

- Turnare de precizie din oțel inoxidabil

- Tratament termic pentru o proprietate stabilă a materialului

- Prelucrare CNC de precizie pentru suprafete de etansare

- Ansamblu complet cu structură standard de tijă rezistentă la explozie

Caracteristici de performanță

- Suprafata interioara neteda pentru a evita acumularea de calcar

- Performanță de etanșare fără scurgeri cu scaune din PTFE

- Tija rezistentă la explozie ca configurație standard de siguranță

- Rezistați la loviturile de ariete și la șocul brusc de presiune

- Proiectat pentru serviciul de izolare complet deschis/închis complet

Domenii de aplicare

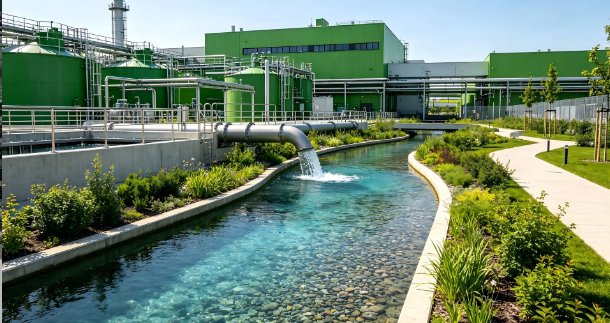

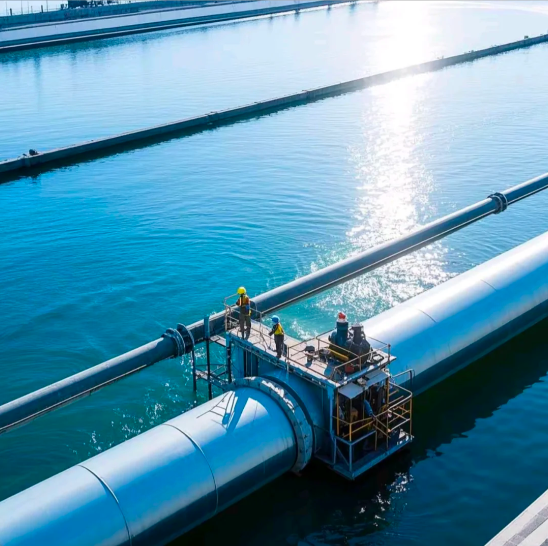

Industria de tratare a apei

Supapa cu bilă manuală din oțel inoxidabil din 2 bucăți este utilizată pe scară largă în:

- Instalatii municipale de tratare a apei

- Curățarea conductelor de apă de serviciu

- Conducta sistemului de circulatie a apei

- Echipamente auxiliare de alimentare cu apă

Industria chimică

- Conducte auxiliare chimice

- Sisteme de control al fluidelor usor corozive

- Linii de proces igienice și alimentare

Utilizare industrială generală

- Conducte auxiliare mici atelier

- Puncte de izolare de rezervă

- Sisteme de conducte maritime la bord

- Construcția de noi conducte și renovarea echipamentelor vechi ale șantierului

Calitate și suport pentru achiziții de proiecte

În calitate de producător profesionist de supape care deține certificări CE, ISO și API, fiecare supapă manuală cu bilă din oțel inoxidabil din 2 piese trece printr-un test de presiune și un test de etanșare înainte de expediere. Controlul nostru de calitate intern acoperă verificarea materiilor prime, inspecția turnării caroseriei, asamblarea și testarea performanței finale. Rapoartele de testare a materialelor și documentele de inspecție pot fi furnizate pentru înregistrările de proiect sau pentru utilizare la licitație. Chiar și comenzile de eșantion de cantitate primesc inspecție completă din fabrică.

Suportăm personalizarea OEM și ODM în funcție de condițiile site-ului clientului. Opțiunile disponibile includ diferite clase de oțel inoxidabil, clase de presiune, materiale de etanșare, conexiuni de capăt și structuri de mâner de blocare. MOQ flexibil acceptă testarea probelor, comenzile de stocare și achizițiile de proiecte de volum mare. Robinetele noastre cu bilă manuale din oțel inoxidabil din 2 bucăți sunt exportate în întreaga lume și obțin comenzi repetate de la clienții industriali globali.

Cum funcționează operarea manuală a mânerului pentru controlul zilnic al conductelor?

Această supapă cu bilă manuală din oțel inoxidabil din 2 piese folosește un simplu mâner de pârghie pentru funcționare de pornire-oprire la 90 de grade. Nu este necesară nicio sursă de aer, nicio sursă de alimentare. Acesta este un mare avantaj pentru site-urile fără infrastructură de energie electrică sau aer comprimat. Operatorii pot comuta rapid între pozițiile complet deschise și complet închise. Mânerul arată, de asemenea, un feedback clar de poziție: aliniat cu țeava înseamnă deschis, în cruce față de țeavă înseamnă închis. Oamenii pot spune starea supapei dintr-o privire. Se potrivește locațiilor în care nu aveți nevoie de telecomandă automată. Multe ateliere mici, conducte auxiliare și puncte de izolare de rezervă preferă supapele manuale pentru rata lor scăzută de defecțiuni. Mânerul poate fi, de asemenea, prevăzut cu un dispozitiv de blocare dacă clienții au nevoie de protecție împotriva manipulării pentru gestionarea siguranței. De asemenea, păstrăm suportul de montare ISO 5211 pe majoritatea unităților. Dacă utilizatorii doresc să adauge actuatoare pneumatice sau electrice mai târziu, nu este necesară nicio modificare suplimentară asupra corpului supapei în sine.
