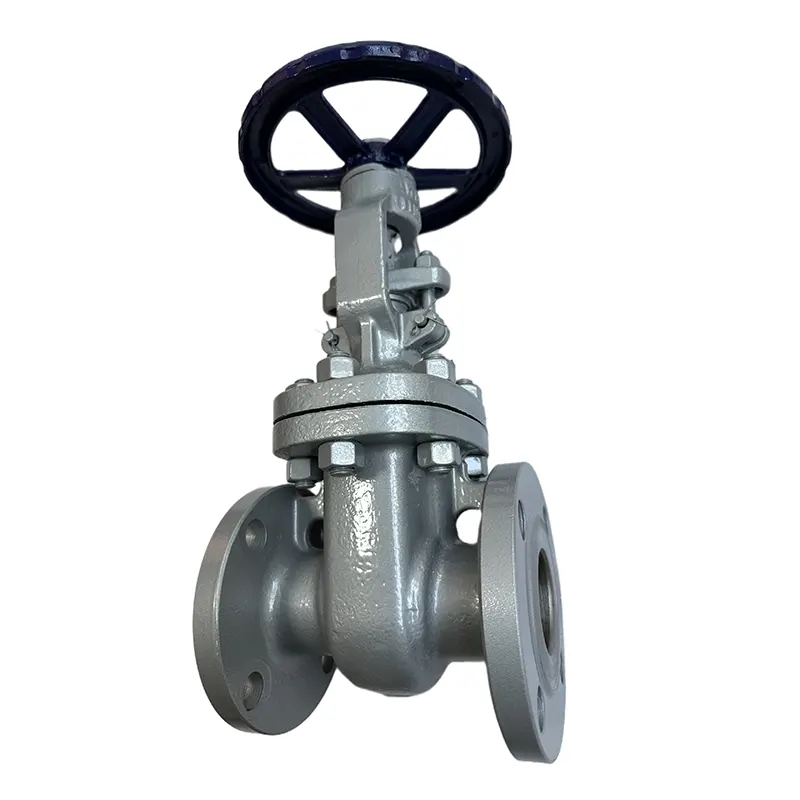

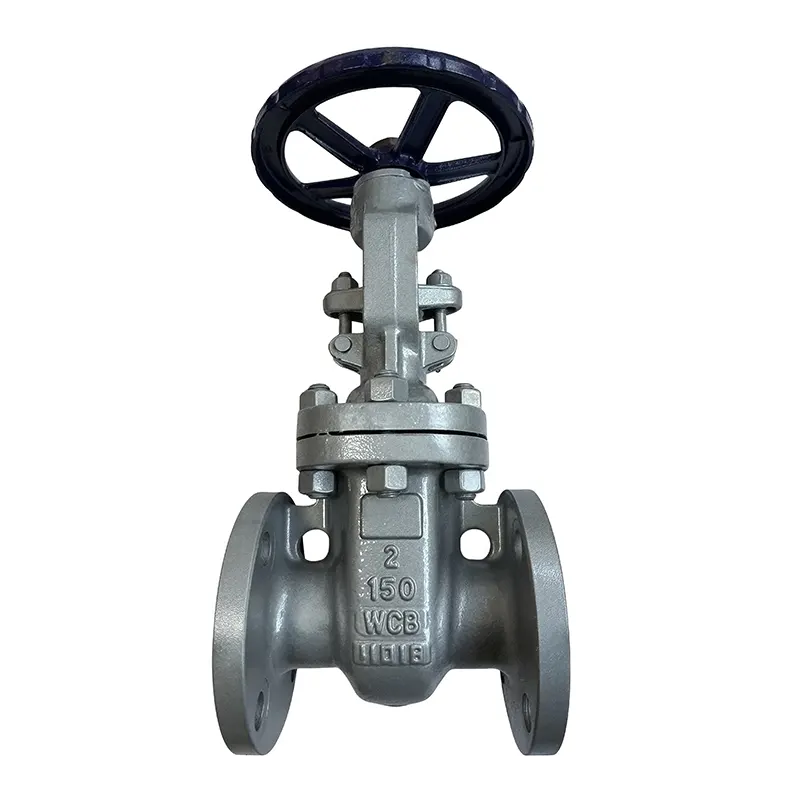

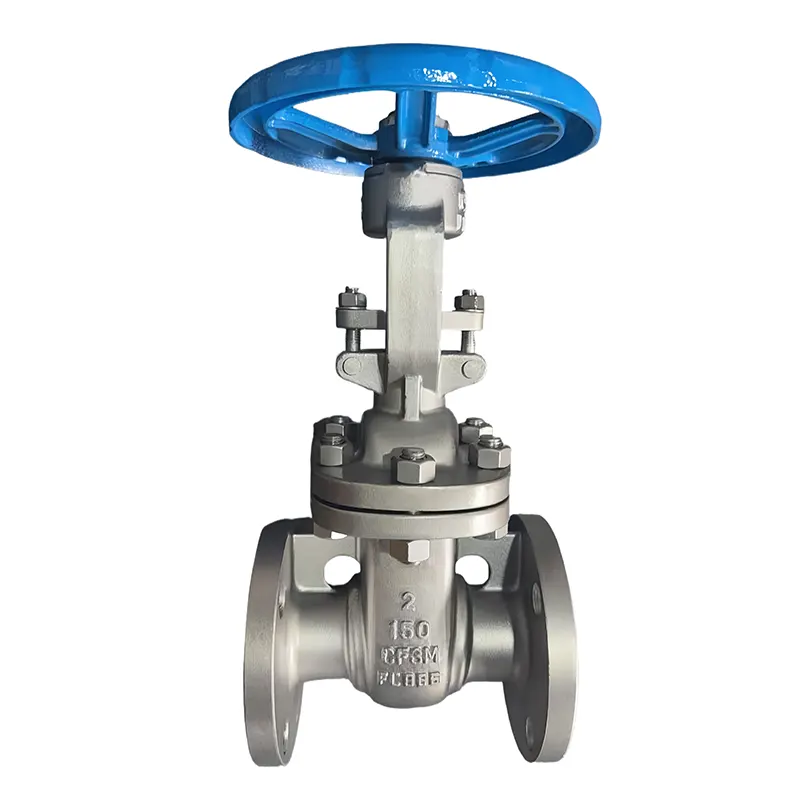

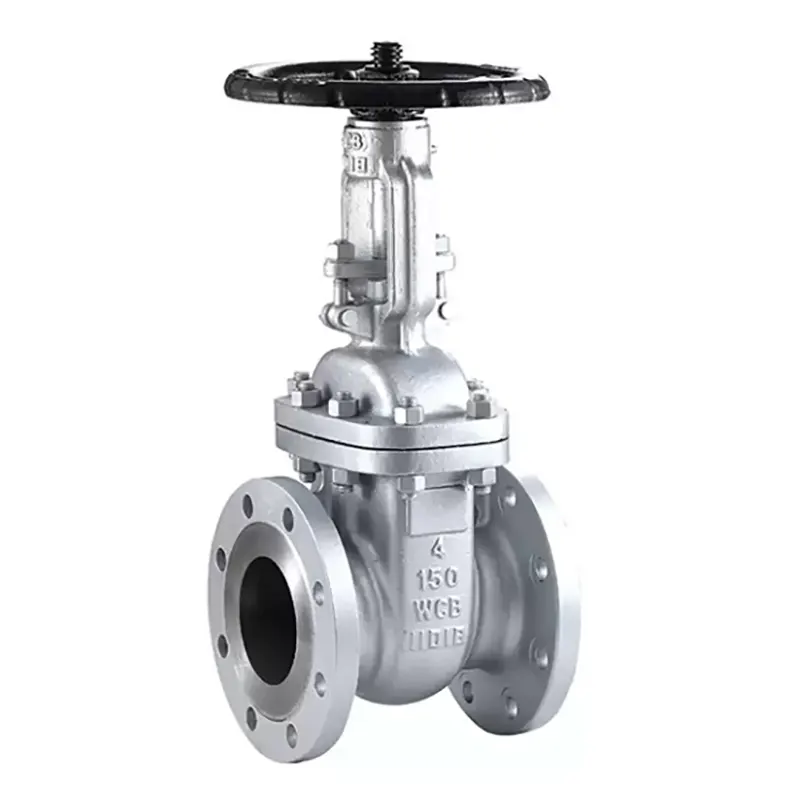

Supapă de înaltă presiune

Suntem un producător de supape certificat cu acreditări ISO și API, echipat cu linii de producție de precizie și QC strict cu gamă completă, inclusiv teste hidrostatice API 598. Personalizările OEM și ODM sunt disponibile cu MOQ flexibil pentru comenzile de probă și în vrac. Supapele noastre de înaltă presiune sunt livrate la nivel global și foarte apreciate de clienții de inginerie.

La ce tipuri de scenarii de lucru se pot adapta aceste supape de înaltă presiune?

Acestea acționează ca echipamente de întrerupere a izolației complete pentru conductele de înaltă presiune, utilizate pe scară largă în transportul de petrol și gaze, centrale termice, rafinării chimice și linii de abur la temperatură înaltă. Acestea deschid sau închid complet fluxul pentru întreținerea conductelor și oprirea de urgență.

Atribute cheie

Acest tip de robinet este potrivit pentru lucrări de reglare a presiunii sau de clapete?

Absolut nu. Aceste supape cu poartă sunt proiectate exclusiv pentru izolarea pornit-oprit. Deschiderea parțială a supapei va duce la erodarea severă a suprafeței de etanșare a panei din aliaj dur de către mediu cu curgere rapidă, rezultând o scurgere permanentă. Sunt necesare supape de reglare speciale pentru reducerea presiunii și controlul debitului.

Ce materii prime intră în fabricarea acestor robinete de înaltă presiune?

Corp și capotă: turnat A216 WCB, forjat A105, oțel carbon A350 LF2 la temperatură joasă

Tija supapei: A182 F304, A182 F316 sau oțel inoxidabil 13Cr

Disc cu pană: substrat din oțel carbon cu suprafață dură din Stellit

Fețe scaun: aliaj dur Stellit / Inconel

Garnituri de etanșare: garnituri inelare metalice RTJ, garnituri spiralate din grafit

În serviciul de conducte de înaltă presiune, ce avantaje fac ca supapele de înaltă presiune să fie o alegere mai bună în comparație cu supapele cu bilă și supapele fluture?

În primul rând, orificiul lor complet drept aduce o rezistență la curgere aproape de zero; supapele cu bilă au cavități prinse, iar supapele fluture au obstrucții interne ale discului care creează o pierdere suplimentară de presiune.

În al doilea rând, structura cu pană de etanșare dură din metal poate suporta o presiune ultra-înaltă din clasa 2500 și o temperatură ridicată, în timp ce supapele cu bilă și fluture cu etanșare moale se vor defecta la sarcini termice și de presiune extreme.

În al treilea rând, corpurile groase cu pereți grei și capacele sudate opționale elimină riscurile de scurgere, pe care supapele fluture plutitoare cu bilă și napolitană nu le pot rezolva pentru conductele medii inflamabile de înaltă presiune critice.

În al patrulea rând, aceștia acceptă certificarea API 6D împotriva incendiilor, un standard de siguranță obligatoriu pe care majoritatea supapelor fluture nu îl pot îndeplini.

Ce modele structurale de bază disting o supapă standard de înaltă presiune?

Orificiu drept prin conductă completă pentru a reduce pierderile de debit

Pană solidă sau despicată acoperită cu aliaj Stellite pentru etanșare metal pe metal etanșă cu bule

Corp din oțel carbon turnat/forjat cu pereți gros, capotă sudată cu șuruburi sau rezistentă la presiune

Garnituri cu flanșă cu inel metalic RTJ pentru etanșare fiabilă la presiune înaltă

Etanșare cu mai multe straturi a tijei banchetei din spate pentru a opri scurgerea medie externă

Complet compatibil cu API 6D, ASME B16.34, care trece testele hidrostatice și de siguranță la incendiu API 598

Opțiuni multiple de antrenare: roată de mână, cutie de viteze, servomotor electric, pneumatic sau hidraulic
